Применение Li-Ion аккумуляторов для питания батарейных устройств.



Качество производимых в последнее время девятивольтовых батарей типоразмера "Крона" оставляет желать лучшего... Или мне так кажется? Не знаю, но дохнут в самый неподходящий момент. А вот литий-ионных и литий-полимерных батарей полно. Особенно бывших в употреблении - из старых мобильников. Поэтому возникает вполне закономерная мысль применить их для питания разного рода носимых устройств, таких, как тестеры, измерители напряженности поля, радиоприёмники и прочее и прочее... Но тут  возникает некоторая проблема: напряжение одного литий-ионного элемента составляет 3.7в, включив последовательно два или три элемента, мы получим или немного низкое или немного более высокое напряжение питания при резком росте габаритов. К тому же последовательно включённые литий-ионные аккумуляторы очень желательно заряжать от раздельных источников, что серьёзно усложняет зарядное устройство.

Но есть очень простой выход - применить для питания устройства повышающий DC-DC преобразователь. В этом случае можно обойтись всего одним элементом питания. Изготавливать самому такой преобразователь нет никакой необходимости - предприимчивые китайцы уже давно подсуетились. И "правильное" зарядное устройство для батареи тоже можно купить за совсем смешные деньги. Общая стоимость батареи, зарядника и повышающего преобразователя получается меньше, нежели стоимость одной "Кроны"...

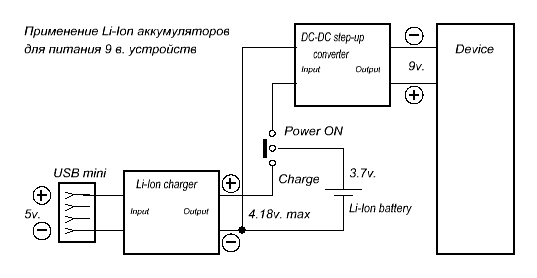

Принципиальная схема.

Помимо двух небольших плат и аккумулятора, требуется лишь движковый миниатюрный переключатель на три положения и несколько отрезков провода. Ну и паяльник с прямыми руками, разумеется.









Ссылка на зарядное устройство: https://ru.aliexpress.com/item/32786777105.html?spm=a2g0s.9042311.0.0.556e33ed89dsI

Ссылка на DC-DC конвертер: https://ru.aliexpress.com/item/32879766776.html?spm=a2g0o.productlist.0.0.72611596PNzYOL&algo_pvid=83157cc1-b99c-4a6f-86fa-e4dfc4f96d34&algo_expid=83157cc1-b99c-4a6f-86fa-e4dfc4f96d34-7&btsid=36b004d6-f267-4eae-b06e-b0277b0aa294&ws_ab_test=searchweb0_0,searchweb201602_5,searchweb201603_52

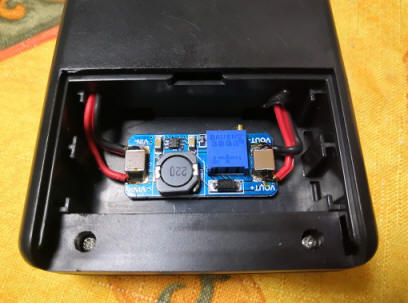

На плате зарядного устройства имеется двухцветный светодиод, индицирующий процессы заряда и окончания. Единственное замечание: преобразователь создаёт некоторые ВЧ помехи при работе, для их уменьшения следует припаять прямо на плату, на входные и выходные контакты, керамические или танталовые конденсаторы ёмкостью 4.7-10мкФ.

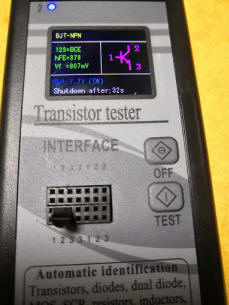

И в качестве примера - тестер для разного рода деталей. Тоже "оттуда"... :(

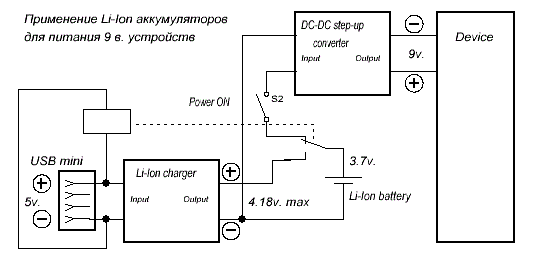

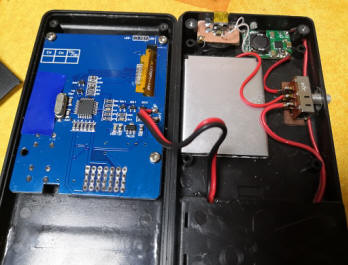

Здесь разъём под USB отдельный... А то не влезало...



R1ZH © 2019
