Многие популярные конструкции синтезаторов для КВ трансиверов позволяют управлять переключением полосовых фильтров. Как, например, известная конструкция от RV3YF ( https://www.rv3yf.ru/product/sintezator-chastoty-na-mikrosheme-si5351-na-9-diapazonov-model-2022 )

При этом для уменьшения количества выводов синтезатор выдает 4х битный код, который нужно преобразовывать в десятичный и умощнять ключами для управления реле или PIN диодами. Обычно для этой цели применяют микросхему К155ИД10, имеющую на выходе ключи с открытым коллектором и допускающие подачу повышенного напряжения.

Заманчиво применить для этой цели более экономичные и работающие в более широком диапазоне питающих напряжений КМОП микросхемы, например MC14028B, но они не имеют на выходе мощных ключей.

После некоторых раздумий родилась вот такая схема:

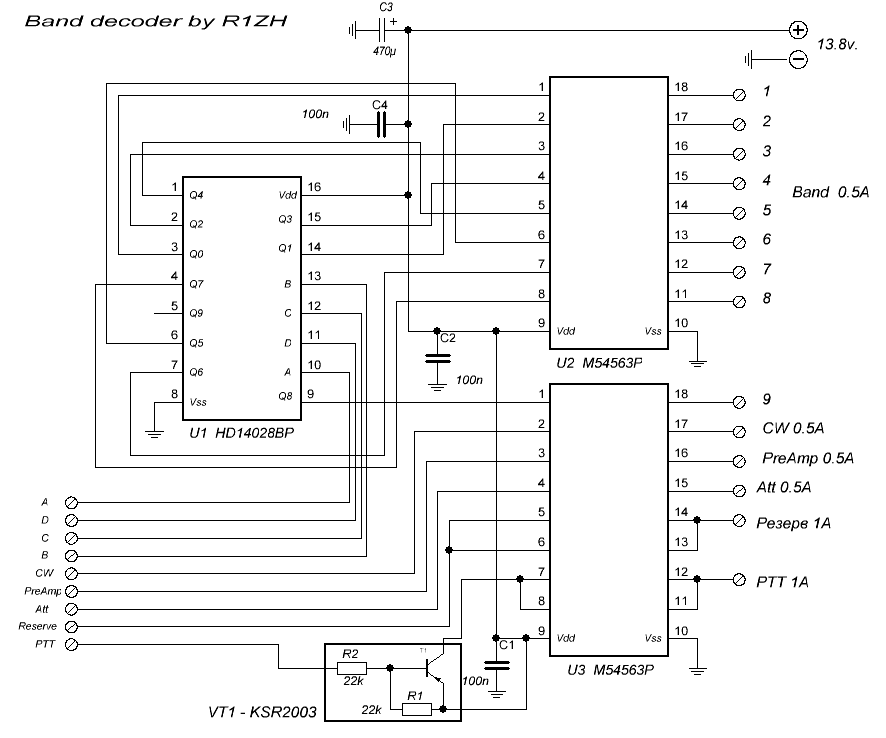

Принципиальная схема.

В качестве BCD декодера используется КМОП микросхема HD14028P, аналог мотороловской MC14028B. В качестве ключей используются две микросхемы M54563P, содержащие по восемь ключей "верхнего" типа.  Применение таких ключей позволяет значительно упростить схемотехнику коммутируемых устройств и разводку печатных плат, ведь к каждому реле теперь можно тянуть лишь один проводник, второй - земля.

Также появилась возможность использовать оставшиеся в микросхемах ключи для коммутации других цепей, как имеющихся в вышеописанном синтезаторе аттенюатора, предусилителя, режима CW и PTT. А также ещё чего-нибудь. Причём ключи для PTT и "чегонибудь" запараллелены и позволяют снимать с них ток до 1А.

Для возможности управления PTT сигналом "низкого" уровня, что является наиболее частым вариантом, в схеме присутствует дополнительный ключ на D-PNP транзисторе VT1.

                Детали, наладка и конструктив..

Ни в какой наладке данная схема не нуждается при условии правильного монтажа, все детали обозначены на принципиальной схеме.

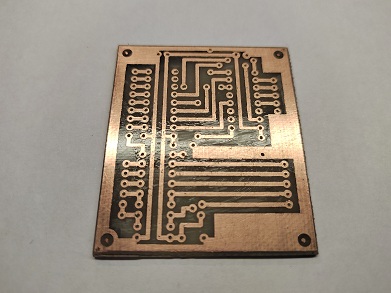

 Печатная плата в формате Sprint Layout 5.  К сожалению, развести одностороннюю плату без применения перемычек не получилось, часть проводников выполнена в виде жестких перемычек со стороны деталей, и несколько - короткими тонкими отрезками МГТФ со стороны пайки.

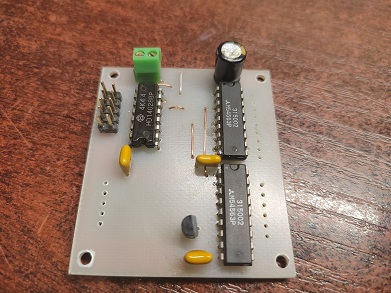

Конструкция в картинках.

R1ZH © 2022
