Блок питания 13.8v 8А "Tiny"



У меня возникла на днях странная мысль - а зачем для питания одной маломощной УКВшки использовать тридцатиамперный блок питания... И вот за пару вечеров соорудил из подручных средств подходящий блок питания. Практически всё нашлось в хламе - трансформатор неизвестноотчего, корпус от дохлого автомобильного зарядника, радиатор с кулером от процессора...  Никаких схемотехнических ноу_хау, классика жанра.

Благодаря тому, что трансформатор имеет отвод от середины и очень удобные отводы, выпрямитель на два напряжения получился очень простым и повышающий преобразователь для формирования опорного напряжения не понадобился. Схема ниже.

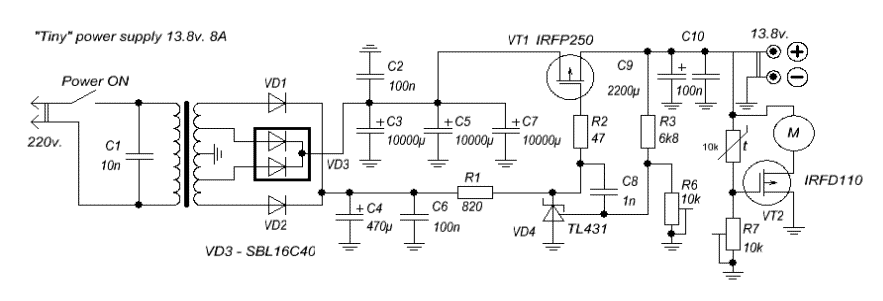

Принципиальная схема :

Трансформатор выдаёт два напряжения  - 16в. (AC) от которого питается силовая часть и 18в.от которого запитана цепь формирования опорного напряжения для стабилизатора. Сам стабилизатор - классическая схема на TL431 и мощном мосфете. Кулер процессора управляется от простейшей схемы термозависимого регулятора оборотов.

 Детали, конструкция и настройка:

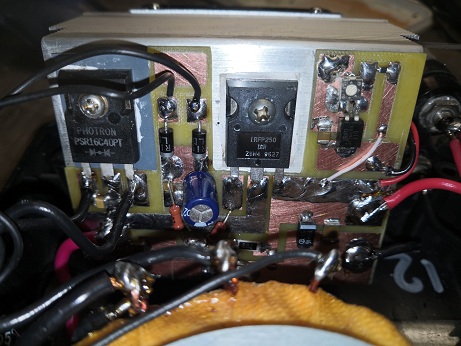

Все примененные детали указаны на схеме - диоды VD1 и VD2 - любые кремниевые с током 1А, например 1N4002. Конструктив можно увидеть на фото ниже. Никакой особой настройки не требуется, за исключением установки выходного напряжения про помощи R6 и частоты вращения кулера в холодном состоянии при помощи R7. Электролитические конденсаторы С3, С5, С7  - на напряжение 25в. С9 - на 16в. С4 - на 35в. Диодная сборка VD3 и транзистор VT1 установлены на радиаторе через изолирующие прокладки.

При испытаниях блок отдал в нагрузку ток  8А при стабильном выходном напряжении, при дальнейшем увеличении тока наблюдалась просадка выходного напряжения из-за просадки входного до стабилизатора. Но для такого применения это вполне устраивающий меня результат.

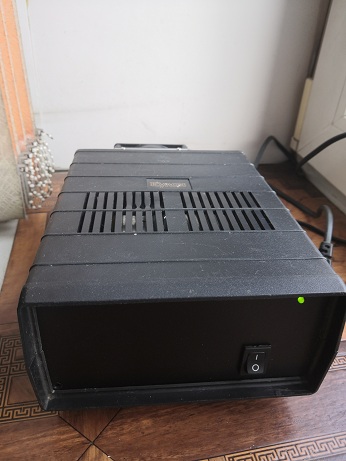

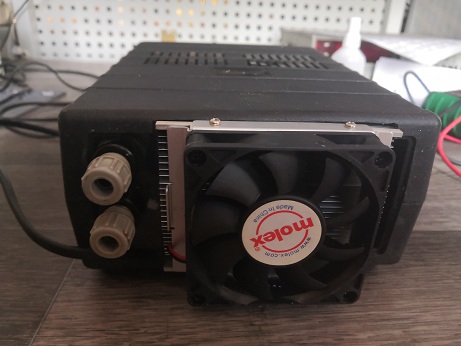

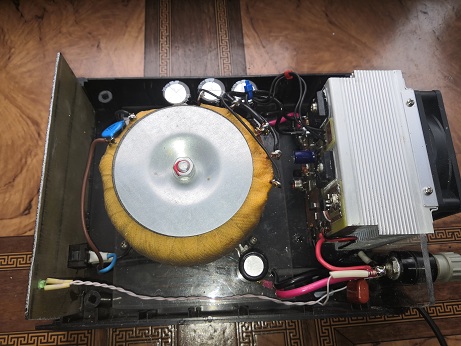

 Конструкция в картинках:
