Схема управления обдувом.



Занимаясь конструированием УКВ усилителя с питанием 27в, описание которого я вскоре выложу, если не задолбают на работе, мне понадобилось управлять компьютерным кулером, служащим для охлаждения корпуса усилителя. В принципе - ничего хитрого - стабилизатор 12в. и ключ на мосфете. Или ключ и гасящий резистор. Или ещё как...

Но тут взгляд мой упал на какие-то старые платы, где в ряд выстроились микросхемы LM2941S. В принципе - обычный регулируемый стабилизатор с отдельным входом ON/OFF. Смакетировав "на коленке" схему, я получил такие замечательные результаты, что решил настрочить отдельную статью.    На этой микросхеме при минимуме "обвязки" получился узел управления кулером, включающий обдув при повышении температуры, а также стабилизирующий напряжение на кулере, а значит - и скорость вращения. При этом частоту вращения можно установить любую.

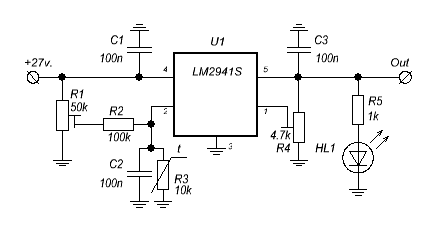

Принципиальная схема:

 Схема проста до безобразия: стандартное включение микросхемы как стабилизатора напряжения, но на вход ON/OFF заведена цепь управления от термодатчика, в качестве которого использован терморезистор R3

 Включение стабилизатора происходит при понижении управляющего напряжения на выводе 2 ниже 1 вольта. Регулировкой R1 можно добиться включения кулера при самой разной температуре. При испытаниях кулер устойчиво включался при нагреве терморезистора пальцем до температуры тела.

При помощи R4 устанавливается необходимая частота вращения. Светодиод индицирует включение кулера.

 Если замкнуть на землю вывод 1 микросхемы, то она из стабилизатора напряжения превращается в ключ "верхнего" типа с максимальным током в 1А и небольшим, не более 0.4в, падением на нём. Все остальные функции будут работать по-прежнему. То есть микросхему в таком включении можно использовать для управления кулером в устройствах с питанием 12 в. и ниже.

Также удобно её использовать в качестве ключа для управления реле, просто замыкая вывод 2 на "землю". В отличие от ключа на дискретном транзисторе, в микросхеме работает защита по току, которая ограничивает выходной ток на уровне 1А и позволяет обходиться без плавких или самовосстанавливающихся предохранителей в цепи нагрузки.

Вот и всё.
