CW VHF Beacon by R1ZH.

CW маяк на 144 MHz.

Простой УКВ маяк на диапазон 2м. Практически - "конструкция выходного дня". В качестве источника ВЧ сигнала применена старая раздолбанная радиостанция Alinco DJ-195 с выгоревшими выходными каскадами, поэтому аппарат получился очень простым. Самая большая проблема была в написании программы для микроконтроллера, так как я никоим боком не программист. Но мир не без добрых людей и в этом деле мне помог Дмитрий R1NAL, который написал программу и запрограммировал контроллер буквально за вечер.

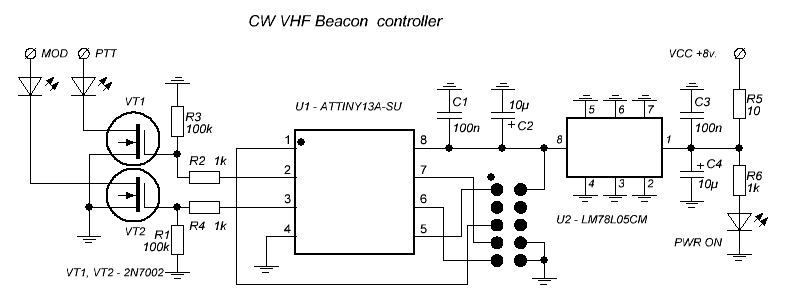

Принципиальная схема контроллера.

Схема собственно контроллера очень проста: стабилизатор +5v. по питанию, микроконтроллер с разьёмом для программатора и два ключа на мосфетах, один для включения маяка в режим передачи (PTT) и второй - для манипуляции CW (MOD). И индикаторы на светодиодах.

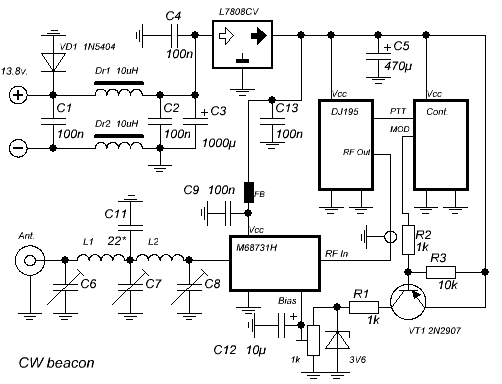

Схема аналоговой ВЧ части также не отличается сложностью. Всё схема питается от стабилизатора на микросхеме L7808CV, допускающеё максимальный ток нагрузки до 2А. При этом собственно радиостанция и контроллер потребляют вместе не более 50мА, а основной потребитель мощности - выходной каскад, собранный на гибридном модуле M68731H.

Данный модуль выполнен на MOSFET и может работать в линейном режиме, что снижает требования к выходному ФНЧ. Также он позволяет очень простым способом получить CW манипуляцию, просто подавая смещение на вывод BIAS. Напряжение на данном входе ограничено при помощи стабилитрона и может плавно регулироваться от нуля и до напряжения в 3.6v при помощи подстроечного резистора, что приводит к изменению выходной мощности передающей части от нуля до 5 ватт.

ВЧ сигнал снимается с предвыходного каскада радиостанции и подаётся непосредственно на вход усилительного модуля. Выходной ФНЧ - 5го порядка, рассчитан на частоту 144.4МГц и может настраиваться при помощи подстроечных конденсаторов.

Ввод питания - через дроссели и блокировочные конденсаторы, VD1 - защитный, от переполюсовки.

Питание всего устройства осуществляется от любого источника постоянного тока с напряжением 11-14в и максимальным током 2А, причём не обязательно стабилизированного.

Детали, наладка и конструктив..

Типы и номиналы большинства элементов есть на принципиальной схеме. Катушки L1 и L2 ФНЧ одинаковые, намотаны медным проводом 0.7 на оправке 5 мм и содержат по 5 витков провода с шагом. Выходной модуль можно заменить на RA07H1317M.

Схема контроллера ни в какой наладке не нуждается, при подаче питания можно убедиться в работе , контролируя тестером напряжение на выводах 2 и 3.

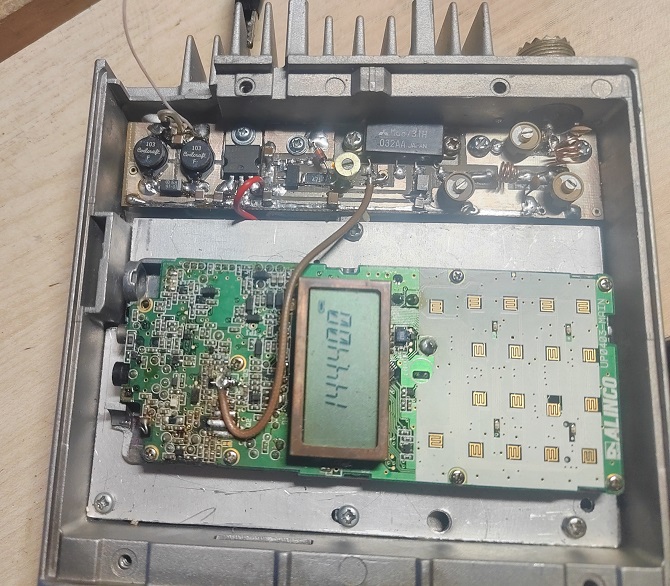

В качестве источника ВЧ сигнала можно применить и любую другую радиостанцию или самодельное устройство, важно лишь, чтобы оно выдавало на выходной модуль сигнал с мощностью 10-20 мВт и хорошей температурной стабильностью. Применённая в данном устройстве радиостанция немного доработана - подстроечный резистор VR1 (по принципиальной схеме DJ-195) выкручен в ноль для исключения проникновения в тракт передачи шумов микрофонного усилителя и удалён за ненадобностью микрофон. ВЧ сигнал снимается с точки припайки затвора отсуствующего предвыходного транзистора. Приёмник радиостанции отключён путём выпайки фильтра ПЧ. Более никаких изменений в схеме не делалось. Сигнал PTT от контроллера подаётся непосредственно на кнопку PTT радиостанции.

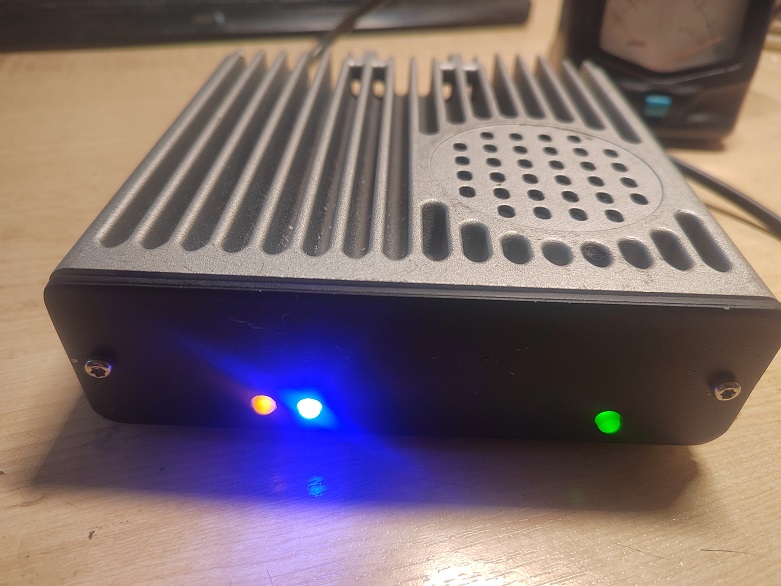

Вся конструкция собрана в корпусе от радиостанции Icom F-320, плата контроллера с индикаторами находится под передней панелью. при правильном монтаже вся настройка сводится к настройке ФНЧ по максимуму мощности на эквиваленте. Выходная мощность устройства может плавно регулироваться от нуля до 5 ватт. Потребление тока от источника питания составляет порядка 1А при выходной мощности 1 ватт и около 2А при мощности 5 ватт.

Маяк при включении выдаёт текст " CALL VHF BEACON WWLOC ". Затем 30 секунд "нажатие". Период повторения - 5 минут. Разумеется, текст может быть изменен при смене местонахождения и владельца. Но увы, только при помощи программатора, разъём для которого имеется под передней панелью.

В данный момент подыскивается место для постоянной установки маяка в Петрозаводске.
