Активная ДМВ антенна .



Немного отстал я от жизни - оказывается, у нас в Мурманске уже давно работает цифровое ТВ в стандарте DVB-T2. Целых два мультиплекса. Решил тоже приобщиться к технологиям 21го века. Так как ящик старый, то цифрового тюнера там не оказалось, пришлось купить отдельный. Стоят такие тюнеры совсем смешные копейки - столько же, сколько два кило колбасы. Но ещё оказалось, что для приёма "цифры" нужен очень хороший сигнал на входе приёмника. Если при аналоговом вещании слабый сигнал проявлялся в ухудшении картинки, то при "цифре" начинаются "тормоза", что вообще портит всё впечатление.

Можно, конечно же было подключить на приём мало-мальски эффективную антенну, но не хотелось портить домашнюю эстетику эдаким сооружением. Поэтому решил попробовать сделать антенну активную, то есть имеющую встроенный предусилитель. Тем паче, что в тюнере есть режим работы с внешним усилителем, при котором на антенное гнездо подаётся питание.

Принципиальная схема.

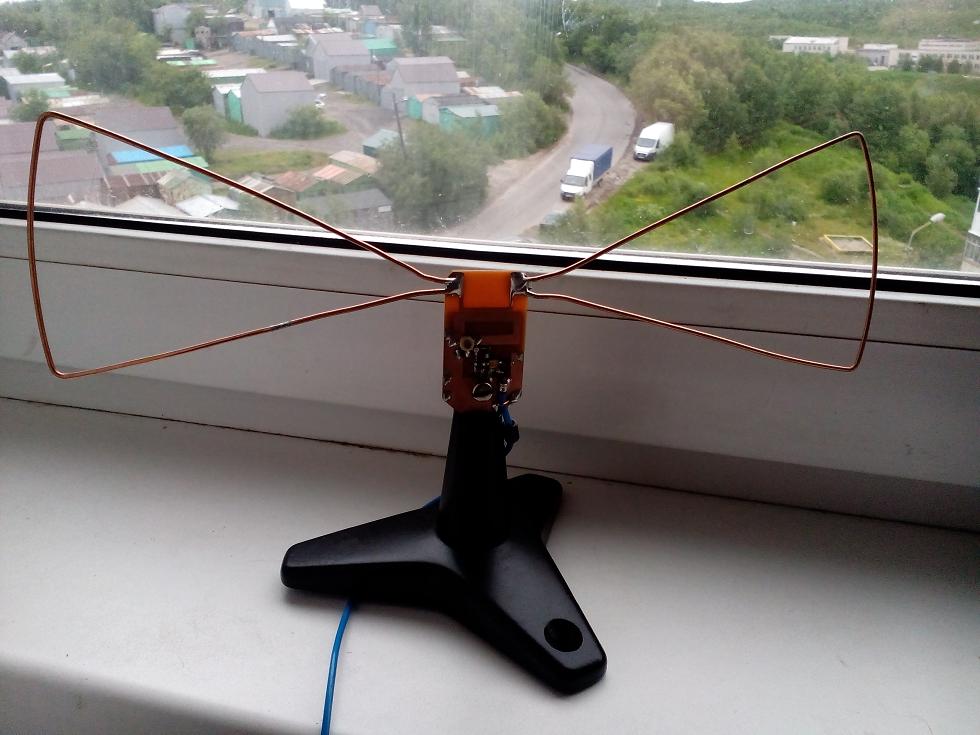

Собственно антенна не имеет никаких особенностей - обычный широкополосный диполь, "бабочка". Если в вашем городе вещание ведётся на одном мультиплексе, то можно обойтись и обычным диполем или приспособить на вход телескопические усы...

Так как у нас вещание идёт на 35ом и 44ом каналах, то есть на 556 и 658 МГц  соответственно, то длина вибраторов антенны была выбрана равной 120мм, что примерно соответствует средней частоте 600МГц.

Связь антенны со входом усилителя - индуктивная, при помощи петли связи, поэтому никакие симметрирующие устройства не нужны. Усилитель  - классический на малошумящем HJ-FET транзисторе, включённом по схеме с ОИ. Входная резонанская цепь - полосковая линия, настроенная в резонанс подстроечным конденсатором. Нагрузка усилителя  - апериодическая, выход согласован с коаксиальным кабелем при помощи 3дб аттенюатора на резисторах. Питание осуществляется по сигнальному кабелю, для развязки питающих цепей и сигнальных установлен дроссель. Так как с питание с тюнера поступает +5в, а оптимальные шумовые характеристики транзистора достигаются при напряжении 2.5-3в, в цепь включён светодиод, на котором падает "лишнее" напряжение, одновременно он является индикатором включения антенны.

 Детали и наладка.

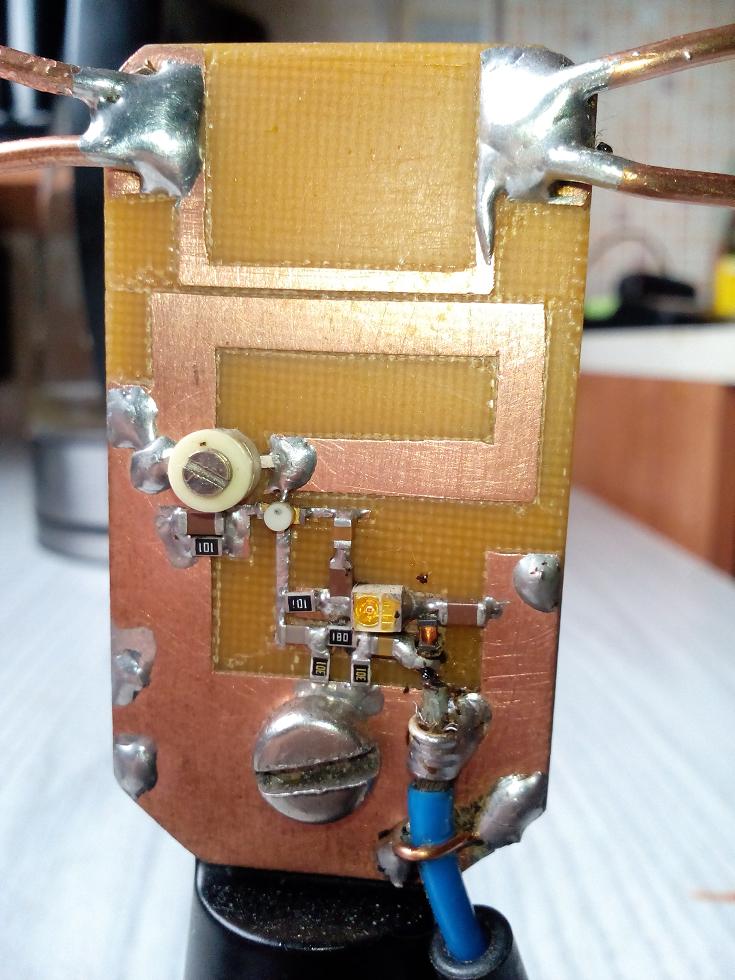

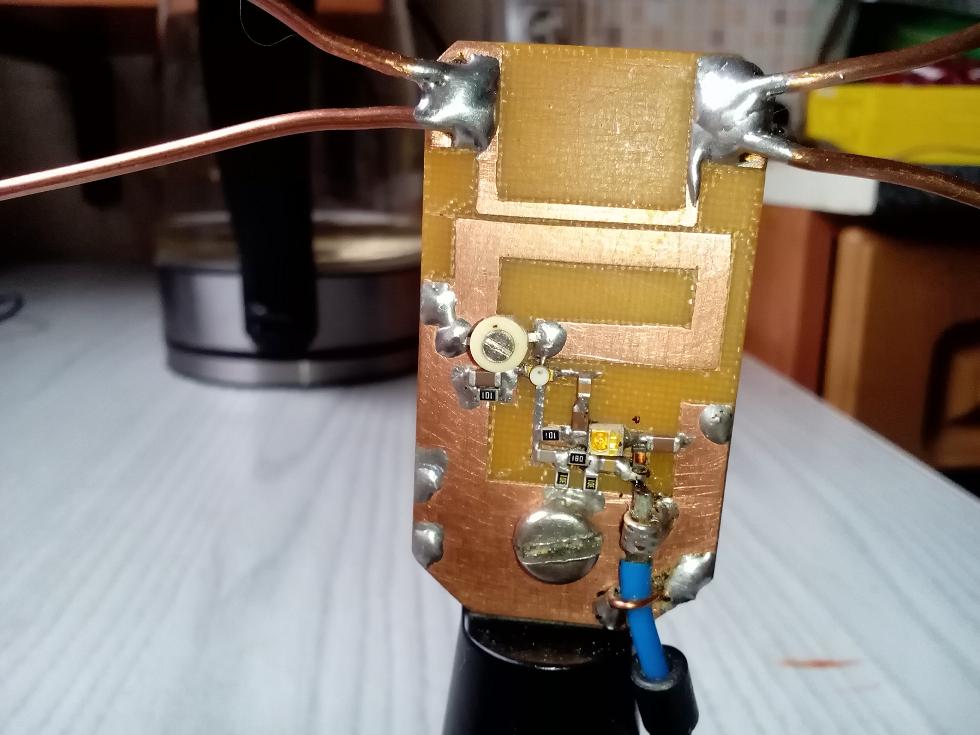

Транзистор VT1 - любой малошумящий J-FET. Такие транзисторы применяются в спутниковых конвертерах. На 600МГц практически любой транзистор будет вести себя прекрасно и обеспечивать хорошее усиление. Всё остальные детали  - smd, резонансная цепь - вырезана на печатной плате. Общая длина полоски - порядка 40мм. Вся плата имеет размер 25 на 55мм, фото прилагается.

При правильном монтаже наладка сводится к настройке резонансного контура на необходимую частоту, в моём случае - 600МГц. Чтобы не заморачиваться с измерениями, я подключил антенну на вход приёмника, (IC-R10) настроил частоту на 600МГц, модуляцию  - SSB и подстроечным конденсатором добился максимума шумов. И всё.  Испытания показали, что усилитель обладает усилением более 30дб и при этом абсолютно не склонен к самовозбуждению. Картинка на экране  - стабильная, измеритель уровня в меню тюнера теперь  - постоянно 100%.

К сожалению, так и не собрался облагородить конструкцию. Похоже, не зря говорят, что временное - оно самое постоянное. Работает - ну и ладно. А ещё говорят: лучшее - враг хорошего.

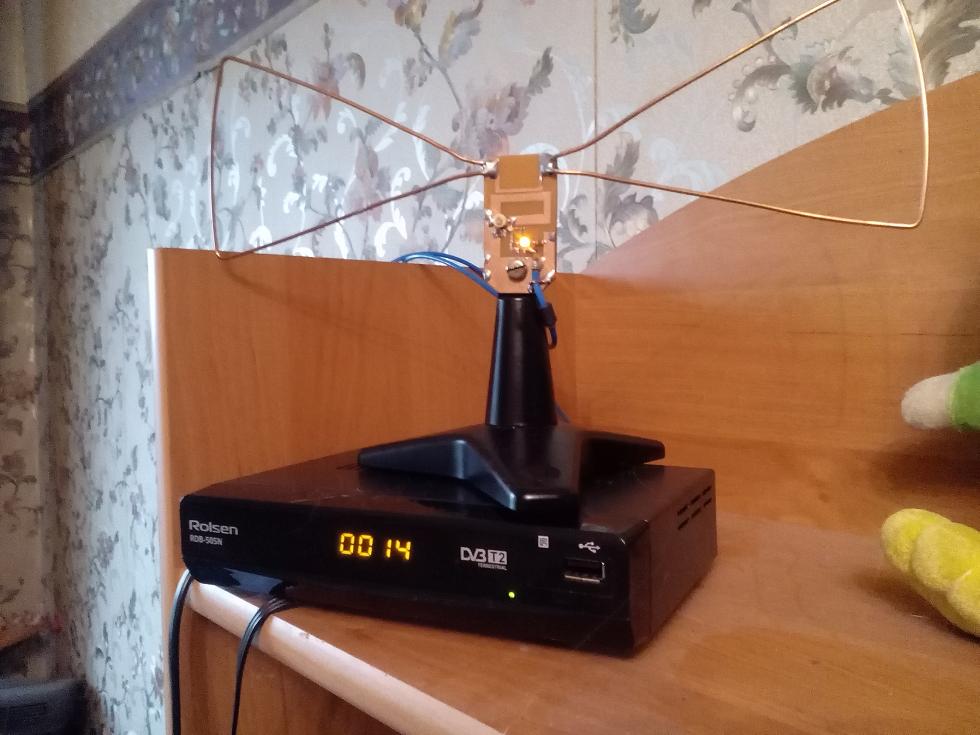

Конструкция в картинках.

R1ZH © 2015
