Простой стабилизатор напряжения с высоким КПД



На данном сайте имеется большое количество схем стабилизаторов напряжения. И их частенько критикуют за излишнюю сложность. Я не поклонник примитивизма в технике, но всё же решил на сей раз прислушаться к "гласу народа". Ниже представлена принципиальная схема и описание стабилизатора, значительно более простого по схемотехнике, но вместе с тем обеспечивающего те же параметры, что и значительно более сложные схемы - ток нагрузки до десятков ампер, низкий уровень пульсаций и высокий коэффициент стабилизации, защиту от КЗ с полным отключением стабилизатора, отдельную пусковую кнопку.

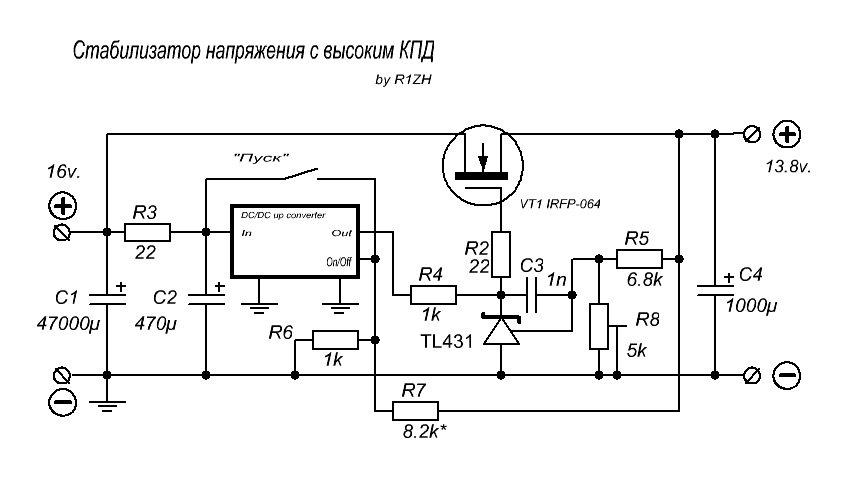

Принципиальная схема :

Собственно стабилизатор - классическая схема на мощном мосфете и TL431. Для обеспечения высокой экономичности стабилизатора входное напряжение выбрано сравнительно низким и поэтому для питания цепей смещения мощного мосфета применяется повышающий преобразователь на микросхеме МТ3608 (готовый модуль с АлиЭкспресс). В отличие от предыдущих конструкций функции ключа "верхнего" типа выполняет сама микросхема преобразователя, так как имеет отдельный вход On/Off. Для этого на него подается часть напряжения с выхода стабилизатора или входное напряжение через кнопку "Пуск" при первоначальном включении или после срабатывания защиты. Логика работы схемы не отличается от предыдущих конструкций: при подаче входного напряжения напряжение на выходе стабилизатора будет отсуствовать, так как на входе On/Off преобразователя  - логический "0". При нажатии копки "Пуск" преобразователь запускается, подавая напряжение на стабилизатор, на выходе его устанавливается напряжение 13.8в, часть его через делитель поступает на вход On/Off преобразователя и обеспечивает его работу и после отпускания кнопки "Пуск".

Номинал резистора R7 выбран таким образом, что на выводе On/Off преобразователя поддерживается минимально возможное напряжение, необходимое для обеспечения работы. Поэтому даже при кратковременном КЗ на выходе стабилизатора преобразователь отключается, отключая и стабилизатор.

 Детали, конструкция и настройка:

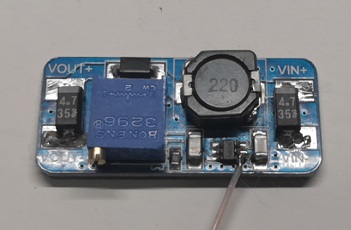

Все детали указаны на принципиальной схеме. Транзистор может быть практически любым, исходя из требуемой мощности, потребляемой нагрузкой. Модуль преобразователя требует некоторой очень простой доработки: pin 4 микросхемы преобразователя соединён с выводом 5 (вход) для обеспечения постоянной работы преобразователя. Для данного применения вывод 4 следует отделить, процарапав дорожку на плате между выводами 4 и 5 и припаять к выводу 4 тонкий провод. Все электролитические конденсаторы на рабочее напряжение 25в, на входе и выходе преобразователя установлены дополнительные танталовые конденсаторы на 4.7мкФ на 35в. (см. фото)

Настройка сводится к установке выходного напряжения преобразователя на уровне 24в штатным подстроечником и выходного напряжения стабилизатора при помощи R8. R8 лучше применить проволочный СП5 для обеспечения стабильности.





R1ZH © 2021
