Малошумящий антенный предусилитель на 144МГц. на транзисторе MGF4921.


Схема практически идентична опубликованным ранее. Отличие лишь в выбранном  транзисторе MGF4921. Данный транзистор, помимо низкого шума, обладает высокими динамическими характеристиками.

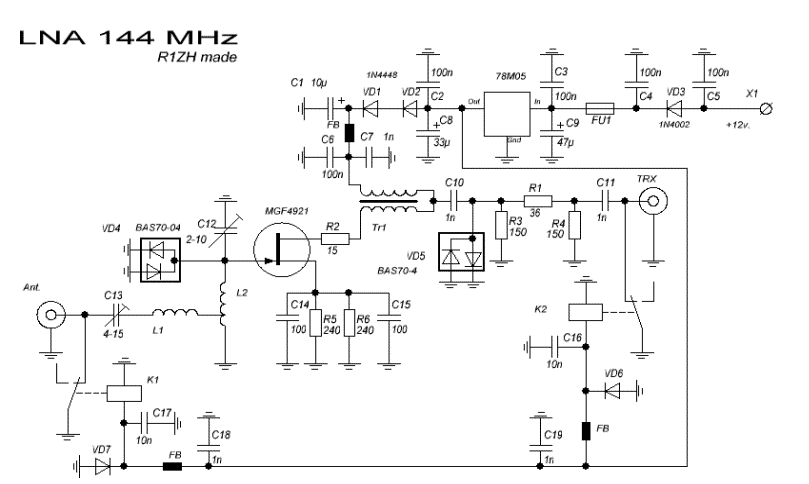

 Схема - каскад с ОИ, согласован по входу резонансным контуром, по выходу - ШПТЛ и П-образным 6 дб. аттенюатором.



Детали: Катушка L2 представляет собой 7 витков посеребрённого провода диаметром 1.4 мм, намотанного на оправке 10 мм. L1 - также 7 витков эмалированного провода 0.44мм. на оправке 6мм.   Подстроечный конденсатор C1 - любой с ёмкостью 4-15пф. Лучше, конечно же, воздушный. С3 - многооборотный. Трансформатор Tr1 взят готовый от какого-то антенного разветвителя. При самостоятельном изготовлении его можно намотать на "бинокле" из феррита 20-30ВЧ, 3 витка двумя скрученными проводами. Все детали - smd. Электролитические конденсаторы - танталовые, на 16в. Предохранитель - на 1А, самовосстанавливающийся, диод VD3 защитный, от переполюсовки питания, VD6 и VD7 - от выбросов напряжения самоиндукции реле.

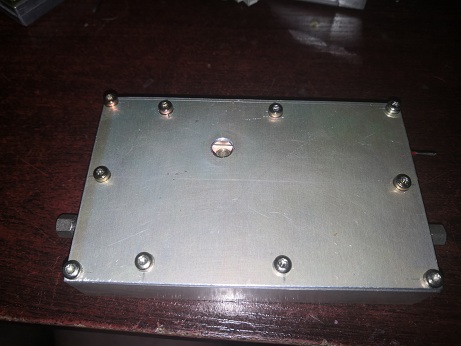

 Разъёмы - SMA female. Схема выполнена на двухстороннем фольгированном стеклотектолите толщиной 1мм,  Плата помещена в  металлический корпус - экран. Реле  - Axicom IM03, ввод питания сделан через проходной конденсатор.



Настройка: при безошибочном изготовлении устройства сводится к установке тока через транзистор на уровне 20мА при помощи подбора резисторов R5 и R6 и настройке входных контуров на необходимую  частоту, у меня - 144.300 МГц. При наличии хорошей измерительной аппаратуры можно поварьировать током через транзистор для достижения минимального коэффициента шума.

Усиление достаточно велико, порядка 20 дБ, поэтому при необходимости можно его уменьшить путём изменения параметров выходного аттенюатора.

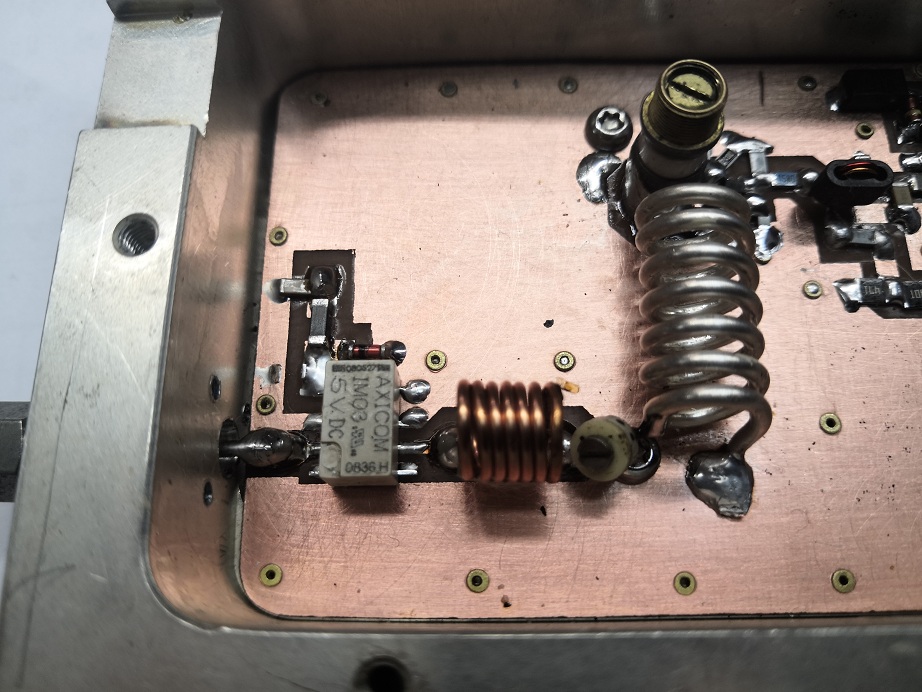

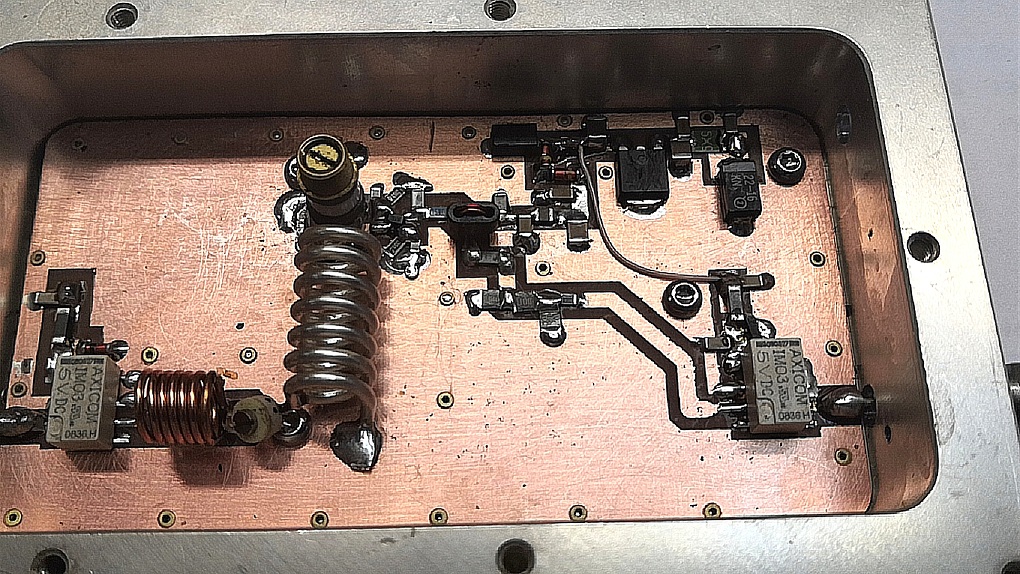

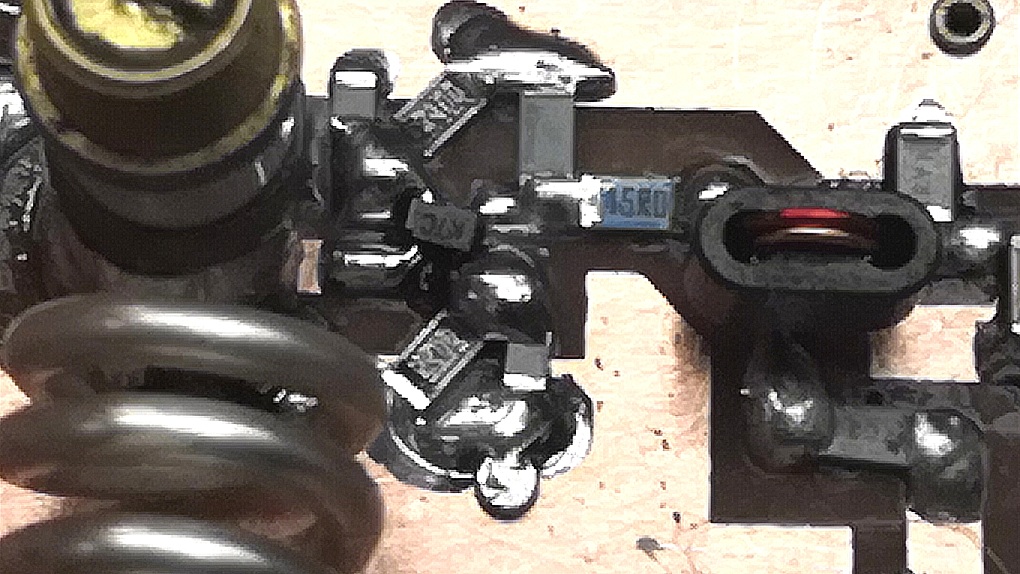

Конструкция в картинках.
