Малошумящий антенный предусилитель на 435МГц.

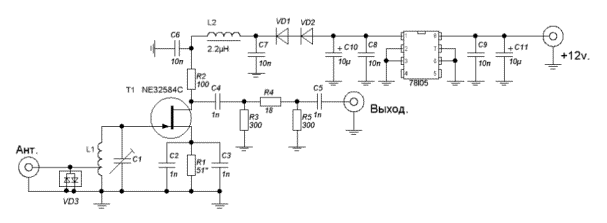

Для чего и зачем нужен предусилитель на УКВ, объяснять, надеюсь, не нужно. Ниже приведена схема ещё одного устройства для этой цели.
Для предусилителя был выбран транзистор NE32584C, отличающийся чрезвычайно низкими шумами. В остальном схема не имеет никаких особенностей. Каскад апериодический, нагрузка его - резистор R2. Благодаря этому удалось получить высокую устройчивость каскада, несмотря на высокое (22 дб. примерно) усиление. Выход усилителя согласован с кабелем при помощи резисторного аттенюатора,имеющего затухание 3дб. Предусилитель имеет встроенный стабилизатор напряжения на микросхеме 78l05. И так как оптимальный режим каскада достигается при напряжении питания 3.5-4 вольт, то дополнительно используются два последовательно соединённых кремниевых диода для создания дополнительного падения напряжения на них...
Детали:
Катушка L1 представляет собой 4 витка посеребрённого провода диаметром 0.8мм, намотанного на оправке 3мм и сильно растянутых. Подстроечный конденсатор C1 - любой с ёмкостью 2-7пф. Лучше, конечно же, воздушный. Все детали - smd. Электролитические конденсаторы - танталовые на напряжение 16в. Защитные диоды VD3 - BAS70-4.Настройка
при безошибочном изготовлении устройства сводится к установке тока через транзистор на уровне 10мА при помощи подбора резистора R1 и настройке входного контура на среднюю частоту диапазона - 436МГц. При наличии хорошей измерительной аппаратуры можно поварьировать током через транзистор для достижения минимального коэффициента шума.Собранный мною предусилитель имел коэффициент шума порядка 0.6. Несомненно, этот параметр можно было бы улучшить, применив в качестве L1 более добротный контур и применив в качестве согласующего элемента на входе ёмкостной делитель... Но в данном случае ничего более лучшего в имеющийся корпус всунуть бы не удалось. Да и 0.6дб - очень неплохой параметр.
На фото - сделанный мной образец.
А здесь вы можете найти чертёж печатной платы в формате Sprint-Layout 4.0.
UA1ZH © 2007
