Описываемую ниже конструкцию вполне можно назвать "Конструкцией выходного дня", так как при наличии некоторых узлов всё делается очень быстро... В основе усилителя - готовые модули выходного усилителя мощности ДМВ диапазона (блок 3-12) от радиостанции Р-625 aka изделие "Пихта". Кто-то скажет, что, мол - несовременно, некузяво... Зато просто, дешёво и работает.  Схема ниже.

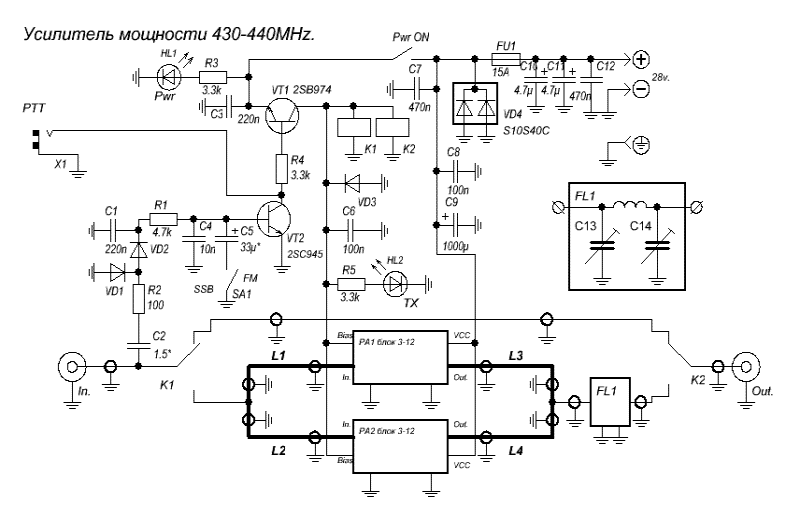

Принципиальная схема.

Собственно усилитель состоит из двух идентичных модулей, работающих параллельно. Согласование выполнено на четвертьволновых отрезках кабеля. Лучшим вариантом было бы применение гибридных ответвителей, но найти мощные безиндуктивные резисторы на 100 Ом мне так и не удалось... Применённые усилители имеют по паспорту граничную частоту 400 Мгц, но тем не менее вполне успешно работают и на 435 Мгц. Усиление, разумеется, падает процентов на 15, но с этим можно примириться...

Для включения реле и подачи смещения на усилители применяется простая схема на транзисторах VT1 и VT2. Перевести усилитель в режим TX можно как по сигналу PTT от трансивера, так и от детектора ВЧ сигнала, выполненного на диодах VD1 и VD2.

 Детали, наладка и конструктив..

Блоки усилителей - готовые, от радиостанции Р-625, блок номер 3-12. Ни в какой наладке исправный блок не нуждается. Диоды VD1, VD2 - КД510А, VD3 - 1N4007. Реле К1 - РПВ5/7, К2 - РЭВ16. Остальные детали - на схеме и фото. Транзистор VT2 - составной, со встроенными резисторами, поэтому устанавливать резистор между эмиттером и базой не нужно.

Работа усилителя в очень большой степени зависит от точности изготовления четвертьволновых линий и качества применяемого кабеля. Линии изготовлены из отрезков тонкого (5мм) кабеля в волновым сопротивлением 75 Ом и для выбранного кабеля длина её составляет 120мм для частоты 435 Мгц. При использовании кабеля другого типа длину, возможно, придётся пересчитать. На выходе усилителя включён П-контур, который служит для более точного согласования выхода усилителя с антенной. Для возможности оперативной подстройки оси конденсаторов выведены в отверстия корпуса. Все остальные соединения выполнены 50 Омным кабелем. Катушка П-контура имеет два витка на оправке 8мм, провод - посеребрённый, диаметром 1.8мм. Подстроечные конденсатор - воздушные, с максимальной ёмкостью 15пФ. Фильтр огорожен экраном из тонкой посеребрёной латуни.

 Конструктив виден на фото. В качестве корпуса используется корпус от радиостанции "Гранит Р-24". Можно применить и что-то другое, подходящее по размерам. Коаксиальные разъёмы - N типа.  Собранный усилитель при входной мощности порядка 35 ватт (трансивер Icom IC-821D) обеспечивал до 130 ватт выходной мощности. При этом ток, потребляемый усилителем, составлял 13А, из них 2А потребляются по цепи смещения. Блок питания можно применить любой, я применял нестабилизированный с выходным напряжением 28.5в на холостом ходу и просаживающийся до 25в при токе 13А.
