Ниже предлагается схема несложного устройства для автоматического,по сигналу от передатчика, переключения усилителя в режим передачи. В схеме примененена микросхема BA618, вообще-то предназначенная для управления семисегментными светодиодными индикаторами, но благодаря наличию в составе семи идентичных мощных ключей "верхнего" типа, как нельзя лучше подходящая для данных целей. При этом можно управлять не только усилителями FM, но и SSB, так как и в SSB усилителе всегда на выходе присутствует ВЧ сигнал - остаток неподавленной несущей, шумы тракта и акустические наводки, чего чаще всего более чем достаточно для удержания схемы во включенном состоянии. К тому же имеется цепь задержки...

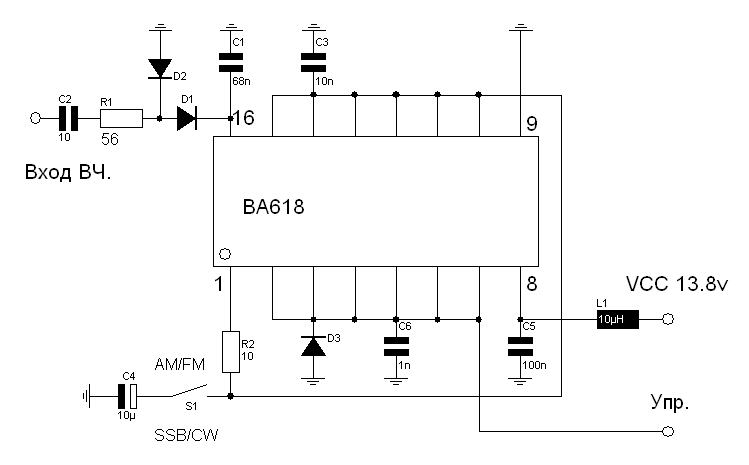

Схема проста - на входе ВЧ детектор на диодах D1,D2, с него выпрямленный сигнал поступает на вход одного из ключей (выв. 16) С выхода ключа (выв. 1) постоянное напряжение воступает через резистор R2 на входы запараллеленных остальных шести ключей. Резистор R2 введен в схему для исключения перегрузки первого ключа при заряде конденсатора C4, который служит для задержки выключения устройства при SSB или CW. Обычное применение узла - управление реле для коммутации антенны, поэтому в схеме присутствует защитный диод D3,для ограничения бросков напряжения самоиндукции. Каждый ключ обеспечивает до 100мА тока в нагрузке, то есть до 0.6А для шести ключей, чего обычно более чем достаточно для управления реле...

Детали: Диоды D1,D2 - любые ВЧ кремниевые диоды с током 100мА. Ну, например КД510А... D3 - КД102. Все конденсаторы и резисторы - smd. Дроссель в цепи питания - любой подходящий. В настройке устройство не нуждается. Мною данная схема неоднократно применялась в CB и КВ-УКВ усилителях и прекрасно себя зарекомендовала в плане надёжности работы.

73 de UA1ZH
