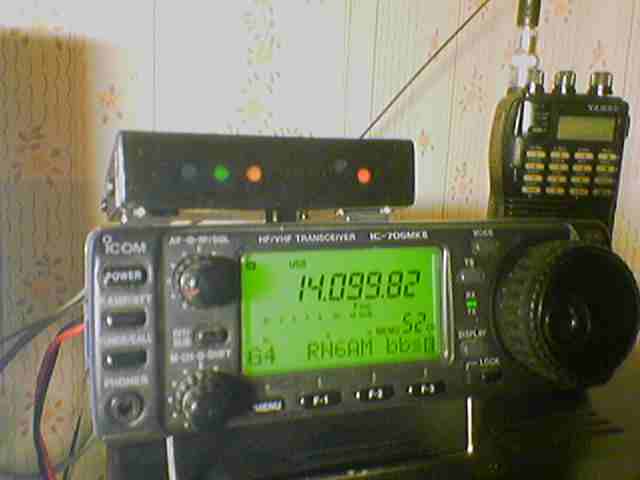

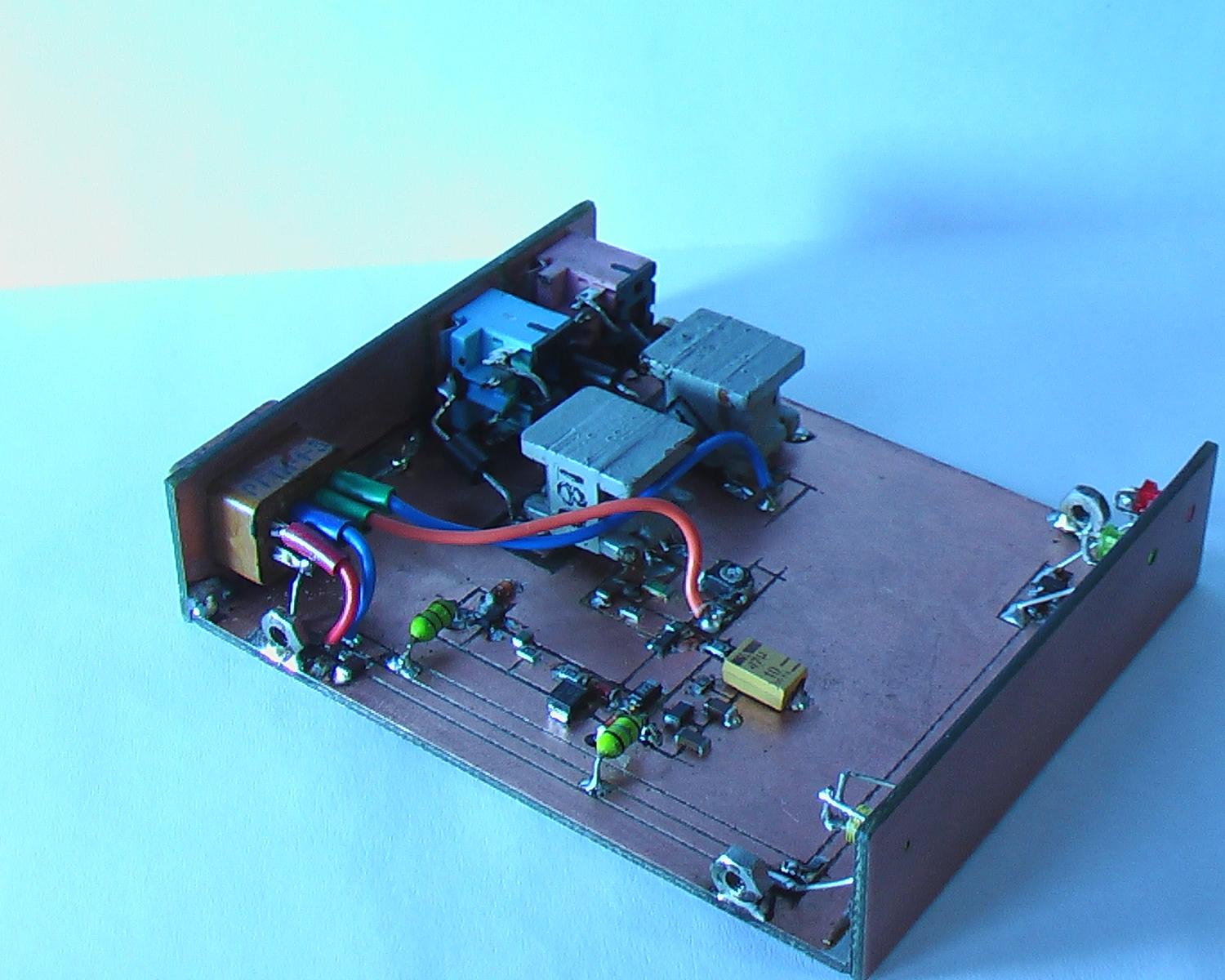

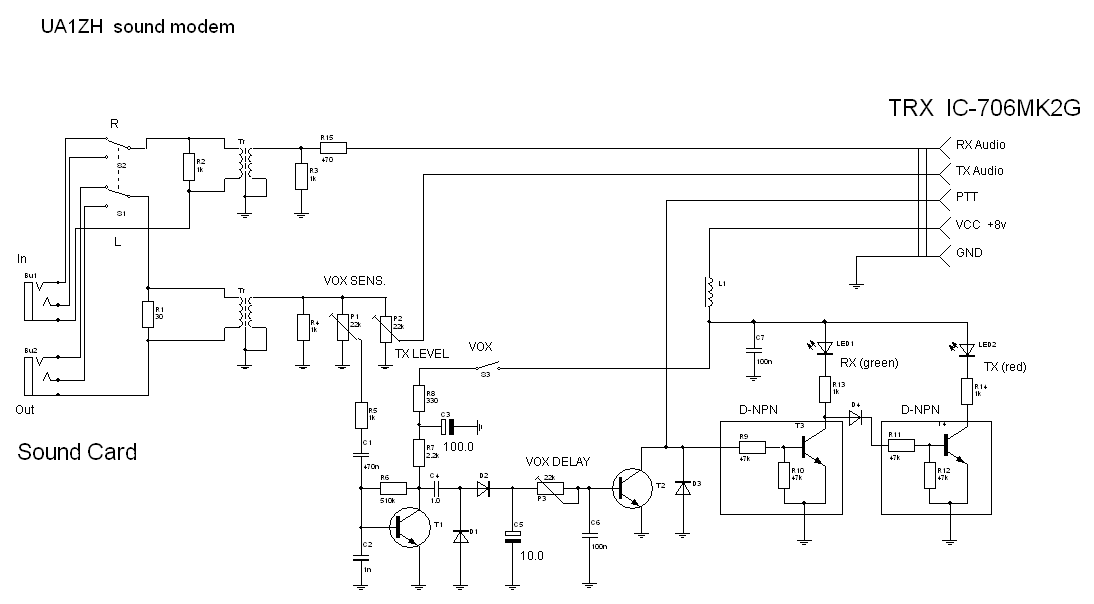

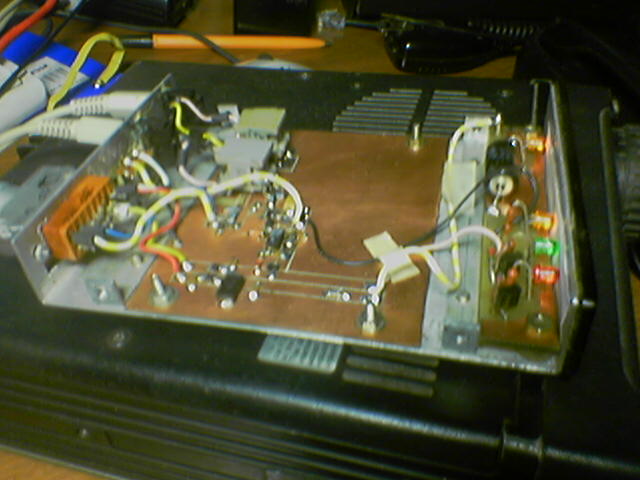

![]() Ниже предлагается схема универсального интерфейса для цифровых видов связи. Несмотря на предельную простоту, он обеспечивает работу всеми доступными модами, от CW до OLIVIA. Основные преимущества этой схемы - в наличии гальванической развязки трансивера от компьютера и использование VOXа для переключения TRX на передачу. (А вообще-то она может работать и дуплексом). Схема использовалась совместно с IC-706MK2G, но может быть адаптирована практически к любому другому трансиверу. ![]() Схема проста и не требует особых пояснений,так что остановимся лишь на применённых деталях и конструкции. В качестве ТР1 и ТР2 у автора были применены развязывающие трансформаторы от телефонной аппаратуры уплотнения, но здесь могут быть применены любые подходящие по размерам трансформаторы с сопротивлением обмоток 100-200 Ом по постоянному току и соотношением витков 1:1. Можно применить даже согласующие трансформаторы от старых транзисторных приёмников. Есть также интересное решение - рэле РЭС43,имеющие две одинаковые обмотки.Все остальные детали - самые ширпотребные. Транзисторы - любые,хоть КТ315,диоды - любые кремниевые,дроссель ДР1 - 10мкГн.В авторском варианте вся конструкция выполнена на SMD компонентах, печатные проводники сформированы на плате при помощи резака. Фото устройства со снятой крышкой.
UA1ZH © 2006 |
---|
