Основой пьезоэлектрического резонатора является пьезоэлемент. Пьезоэлемент представляет собой механическую колебательную систему с распределенными параметрами При совпадении частоты внешнего электрического напряжения с частотой механических собственных колебаний пьезоэлемента возникает резонанс на частоте собственных колебаний, который слабо зависит от внешних условий.
Условное обозначение кварцевого резонатора включает в себя следующие элементы:
ПЕРВЫЙ ЭЛЕМЕНТ - буквы "РК" (резонатор кварцевый);
ВТОРОЙ ЭЛЕМЕНТ - двух(трех)значное число, обозначающее регистрационный номер типа резонатора;
ТРЕТИЙ ЭЛЕМЕНТ - число, обозначающее класс точности настройки (1-й класс = ±0 5 х 10°, 22-й класс = ±5000х106);
ЧЕТВЕРТЫЙ ЭЛЕМЕНТ - буква, обозначающая интервал рабочих температур (Л=0 +45°С, Е=-60 +100°С);
ПЯТЫЙ ЭЛЕМЕНТ - буква, обозначающая класс максимального относительного изменения рабочей частоты в интервале рабочих температур (А=±01х106, Е= ±1000х106);
ШЕСТОЙ ЭЛЕМЕНТ - число, обозначающее частоту, и буква, обозначающая единицу измерения частоты("К" - кГц, "М" - МГц);
СЕДЬМОЙ ЭЛЕМЕНТ - буква "В", обозначающая всеклиматическое исполнение резонатора.
Между 2-м и 3-м, 5-м и 6-м, 6-м и 7-м элементами ставится дефис
В обозначении кварцевых резонаторов зарубежными фирмами единства нет, однако прослеживается сходная классификация Например обозначения кварцевых резонаторов фирмы "Narva" следующие:
ПЕРВЫЙ ЭЛЕМЕНТ - буква "Q"-обозначающая кварц, С -керамический фильтр;
ВТОРОЙ ЭЛЕМЕНТ - буква, обозначающая вид колебаний прибора (В - изгибные коле­бания, L - продольные колебания, F - плоские колебания, D - поперечные колебания);ТРЕТИЙ ЭЛЕМЕНТ - буква, обозначающая тип подключения: "S"- штыревое (штекерное)подключение, "L"- подключение пайкой;
ЧЕТВЕРТЫЙ ЭЛЕМЕНТ - цифра, обозначающая рабочую температуру или диапазон рабочих температур ("1"= -55...+900 С, "2"= -20...+70° С, "3"= 0.. +60° С, "4"= +75+3° С, "5"= +70±3° С, "6"= +60*3° С, "7"= +50±3° С, "8"= +2...+25° С);
ПЯТЫЙ ЭЛЕМЕНТ - буква, обозначающая допуск на отклонение частоты (A=±200x106, В=±100х106, С=±75х106, D=±50x106, E=±30x106, F=±20x106, G=±10x106);
ШЕСТОЙ ЭЛЕМЕНТ - цифра для обозначения емкости нагрузки при настройке на параллельный резонанс (3= ЗОпФ, 5= 50пФ, 10= 100пФ, 15= 150пФ, 20= 200пФ, 25= 250пФ, 30= 300пФ) и буквы для обозначения кварцев, предназначенных для настройки на последовательный резонанс (F - кварц, предназначенный для установки в качестве фильтра, S - стабилизирующий кварц);
СЕДЬМОЙ ЭЛЕМЕНТ - номер стандарта (TGL 11767 - кварц, совершающий плоские колебания, 200...400кГц, в металлическом корпусе; TGL 11769 - кварц, совершающий поперечные колебания, 1000...3000кГц, в металлическом корпусе; TGL 11770 - кварц, совершающий поперечные колебания, 8...20МГц, в металлическом корпусе; TGL 11771 -кварц, совершающий поперечные колебания, 20...100МГц, в металлическом корпусе);
ВОСЬМОЙ ЭЛЕМЕНТ - численное значение частоты резонанса.
УЛЗ - электромеханическое устройство, состоящее из стеклянного (металлического) звукопровода, пройдя через который электрический сигнал сдвигается по отношению к исходному на время прохождения волны по звукопроводу.
В бытовой РЭА ультрзвуковые линии задержки (УЛЗ) используют для задержки сигнала цветности в телевизионных приемниках.Условное обозначение типа линии задержки состоит из трех элементов:
ПЕРВЫЙ ЭЛЕМЕНТ - три (четыре) буквы. "УЛЗ" - ультразвуковая линия задержки; "ЛЗЯ" - линия задержки яркостная; "ЛЗЯС" - линия задержки яркостного сигнала.
ВТОРОЙ ЭЛЕМЕНТ - две (три) цифры, означающие время задержки в мкс.
ТРЕТИЙ ЭЛЕМЕНТ - цифра (несколько цифр): для УЛЗ - порядковый номер разработки; а для ЛЗЯ (ЛЗЯС) - волновое сопротивление в Омах. Для обозначения линий задержки зарубежные фирмы применяют собственную маркировку. Фирма "PHILIPS" обозначает двумя буквами "DL" (delay lines), что означает "линия задержки" и двумя (тремя) цифрами, указывающими на порядковый номер разработки
Ниже для сравнения даны параметры некоторых распространенных типов УЛЗ:
|
тип фильтра |
система цветного телевид. (примен.) |
средняя номинальн. частота,МГц (Fmin-Fmax) |
время задержки, в мкс.(по ур.-3дб) |
затухание ложного канала в дб. |
Rвx.= Rвых в Омах |
Lвx./Lвых.в мкГ |
|
УЛ3-64-5 |
SECAM (CTV) |
4,433619 (3,9 ... 4,75) |
63943 +30 |
-26 |
390 |
4,3/8,3 |
|
DL63 |
PAL-Braal (CTV) |
3.575611 (2,8...4,5) |
63486 ±5 |
-30 |
560 |
18 |
|
DL680 |
PAL (VLP) |
7,00000 (5,5.. 8.5) |
64400 ±50 |
-30 |
150 |
2,2 |
|
DL701 |
PAL-Europe (CTV/VCR) |
4.433619 (3,43...5,23) |
6394315 |
-33 |
390 |
10 |
|
DL703 |
PAL-Europe (VCR) |
4.433619 (3,03.. 5,43) |
63935 ±5 |
-26 |
390 |
18 |
|
DL711 |
PAL-SECAM (CTV) |
4.433619 (3,43 5,23) |
63943 ±5 |
-33 |
390 |
10 |
|
DL720 |
PAL-Argent. (CTV) |
3,582056 (2,8...4,5) |
63929 ±5 |
-28 |
560 |
18 |
|
DL722 |
PAL-Argent. (CTV) |
3,582056 (2,8 ..4,5) |
64069 ±5 |
-28 |
390 |
10 |
|
DL750 |
NTSC (CTV/VCR) |
3.579545 (2,8...4,5) |
63555 ±5 |
-28 |
560 |
18 |
|
DL872 (CF873) |
PAL-Europe (VCR comb) |
4433619 (3,93 ...4,93) |
128 |
-23 |
560 |
18
|
Пьезоэлектрические фильтры (ПЭФ) относятся к приборам селекции и служат для выделения (подавления) определенного спектра колебаний. В основу отечественной классификации положено девять элементов:
ПЕРВЫЙ ЭЛЕМЕНТ - буквы "ФП" (обозначающие - фильтр пьезоэлектрический);
ВТОРОЙ ЭЛЕМЕНТ - цифра, обозначающая материал пьезоэлемента (1 - керамика, 2 - кварц, 3 - пьезокристаллы, отличные от кварца и керамики);
ТРЕТИЙ ЭЛЕМЕНТ - буква, обозначающая функцию фильтра (П - полосовой, Р - ре-жекторный, Д - дискриминаторный, Г - гребенчатый, О - одной боковой полосы);
ЧЕТВЕРТЫЙ ЭЛЕМЕНТ -цифра, обозначающая кон­структивно-технологическое исполнение фильтра (1 - дис­кретные, 2 – гибридные однослойные, 3 - гибридные пьезомеханические, 4 - гибридные монолитные, 5 - гибридные прочие, 6 - интегральные однослойные, 7 - интегральные пьезомеханические, 8 - интегральные монолитные, 9 - интегральные на ПАВ, 10 - интегральные прочие);
ПЯТЫЙ ЭЛЕМЕНТ - двух(трех)значное число, обозначающее регистрационный номер разработки;
ШЕСТОЙ ЭЛЕМЕНТ - число, обозначающее номинальную частоту и буква, обозначающая единицу измерения частоты или шифр: 1 - низкочастотные (до 60 кГц), 2 -средне-частотные (60...400 кГц), 3 - среднечастотные (400...1200 кГц), 4 - высоко­частотные (1.2...3 Мгц), 5 - высокочастотные (3...5 МГц), 6 - высокочастотные (5...25 Мгц), 7 - высокочастотные (25...35 МГц), 8 -высокочастотные (35...90 Мгц), 9 - высокочастотные (свыше 90 МГц);
СЕДЬМОЙ ЭЛЕМЕНТ - число, соответствующее ширине полосы пропускания (задерживания) в Герцах (килоГерцах) или код( f/f) 1 - узкополосные (до 0,05%), 2 -узкополосные (0,05 ... 0,2%), 3 - широкополосные (0,2 ... 0,4%), 4 - широко­полосные (0,4 ... 0,8%), 5 - широкополосные (свыше 0,8%);
ВОСЬМОЙ ЭЛЕМЕНТ - буква, характерезующая условия эксплуатации (В - все-климатические, Т - тропические, М - морские);
ДЕВЯТЫЙ ЭЛЕМЕНТ - буква, указывающая на интервал рабочих температур (А = +1...+55° С, Б = -10...+60° С, В = -40...+70° С, Д = -40...+85° С, Е= -60...+85° С, Ж = -80...+100° С).
Между элементами 4 и 5, 5 и 6, 6 и 7, 7 и 8 ставится дефис. Если места для нанесения полной классификации недостаточно - применяют сокращенную маркировку на приборах, состоящую из первых пяти букв:
ФП - фильтр пьезоэлектрический
3 - на основе пьезокристалла
П- полосовой
9 - интегральный на ПАВ
4 - класс точности

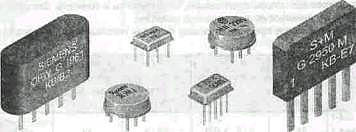

Работа фильтров на ПАВ основана на явлении избирательного приема и передачи бегущих вдоль поверхности и пьезоэлектрической подложки акустических волн. По сравнению с LC-фильтрами они имеют более плоскую вершину АЧХ, большие крутизну скатов АЧХ на границе полосы пропускания, стабильность и точность. Фильтры на ПАВ применяют взамен фильтров сосредоточенной селекции.
Широкополосные и средне-полосные фильтры используются для канальной или групповой селекции сигналов и частотно-избирательных элементов, переставляемых по частоте и полосе.
|
тип фильтра |
средняя несущая частота в МГц |
полоса пропускания в МГц (по уровню) |
неравномерность затухания в дБ (не более) |
гарантированное затухание в дБ (не менее) |
образец корпуса |
|
ФПЗП7-464-1 вход 1 выход (5) выход (6) |
38,0 38,0 31,5 |
0,75...1,1(3) - - |
1,2±2 - - |
34 34 17...26 |
|
|
ФПЗП7-464-2 вход 1 выход(5) выход(6) |
39,8 38,9 33,4 |
0,85...1,1(3) 0,85...1,13) 0,75...0,95(3) |
2 2 - |
30...34 30 34 |
|
|
ФПЗП7-464-3 вход выход(5) выход(6) |
45,75 45,75 41,25 |
0,75...1,13) - - |
2 - - |
- 25 17...25 |
|
|
ФПЗП9-451 |
38,0...45,7 41,25±1 |
3.5...5.5 |
1.2...2.5 |
10...40 |
|
|
ФПЗП9-451-01 |
41,25 |
5,5 |
2 |
28...40 |
безкорпусной |
|
ФПЗП9-458-1-1 |
37,4 |
5,5 |
2 |
28...40 |
безкорпусной |
|
ФПЗП9-458-1-2 |
43,75 |
5,5 |
2 |
28...40 |
безкорпусной |
|
ФПЗП9-458-2-1 |
37,4 |
5,5 |
2 |
28...40 |
|
|
ФПЗП9-458-2-2 |
43,75 |
5,5 |
2 |
28...40 |
|
Узкополосные фильтры используются для очищения спектра в селекторах гармоник, синтезаторов и блоках формирования опорных частот и т.п.
Механическая прочность и малые габариты керамических фильтров послужили широкому применению в бытовой РЭА. Большое число выпускаемых типов дают возможность подобрать фильтр практически для любых целей.
|
Тип фильтра |
Средняя Рнес. МГц |
Полоса пропускания (по ур) дБ |
Гарантир. затухание, дБ |
Rвх. (Rвых.) Ом |
цвет (цифр.код) Корпуса |
Метка кодир. |
|
ФП1П6-1.1 |
10,7±0,1 |
480 (20) |
12 |
330 |
70 |
красная |
|
ФП1П6-1.2 |
10,7±0,1 |
530 (20) |
15 |
330 |
70 |
желтая |
|
ФП1П6-1.3 |
10,64±0,04 |
480 (20) |
12 |
330 |
64 |
желтая |
|
ФП1П6-1.4 |
10,67±0,03 |
530 (20) |
15 |
330 |
67 |
желтая |
|
ФП1П6-1.5 |
10,7±003 |
150 (20) |
15 |
330 |
70 |
белая |
|
ФП1П8- 62.01 |
5,5 * |
550 (20) |
25 |
- |
голубая |
желтая |
|
ФП1П8- 62.02 |
6,5 * |
600 (20) |
25 |
- |
голубой |
Желтая + белая |
|
ФП1Р8- 63.01 |
5,5 |
75(3) |
20 |
- |
бл. зеленый |
Нет |
|
ФП1Р8- 63.02 |
6,5 * |
550 (20) |
20 |
- |
бл. зеленый |
Красная |
|
ФП1Р8- 63.03 |
5,5 |
100(3) |
20 |
- |
голубой |
Белая |
|
ФП1Р8- 63.04 |
6,5 * |
600 (20) |
20 |
- |
голубой |
Красная + белая |
* Маркировка осуществляется двумя точками в верхнем левом углу (полосками в противоположных верхних углах) или полосой (точкой) в верхнем левом углу.
Импортные (страны дальнего зарубежья) пьезоэлектрические керамические фильтры маркируются тремя элементами:
ПЕРВЫЙ ЭЛЕМЕНТ - буквы, определяющие функциональное обозначение: CFW, SFE, Е (трехвыводные) - полосовые фильтры, Т (четырехвыводные) - полосовые (пропускные) фильтры, L, T, W, S (трехвыводные) - режекторные фильтры, J, D (двухвыводные) - опорные (дискриминаторные) фильтры;
ВТОРОЙ ЭЛЕМЕНТ - цифры, обозначающие среднюю несущую частоту.
ТРЕТИЙ ЭЛЕМЕНТ - буква,которая может означать конструктивное исполнение,полосу пропускания,условия эксплуатации и т д.
В некоторых случаях функциональное обозначение для полосовых фильтров опускают, указывая только резонансную частоту и полосу пропускания.
