Трансвертер на диапазон 23 см.




Данный трансвертер собран на основе известной конструкции от LZ4AU. И в самом деле - какая необходимость наступать на собственные грабли, если существует вполне себе удачная конструкция, причём за совсем небольшие деньги? Небольшие дополнения, корпус, усилитель мощности - и вперед.

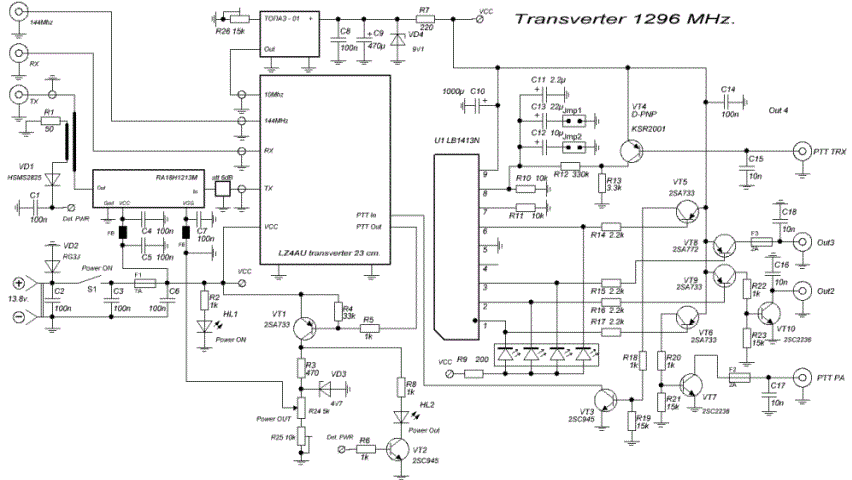

Принципиальная схема.

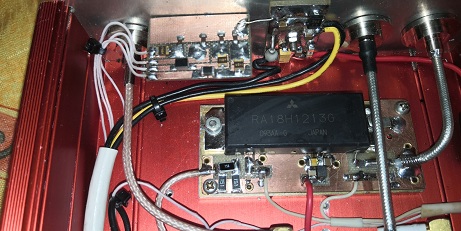

 В качестве внешнего опорного генератора был применён готовый TXCO на требуемую частоту 10 Мгц, включённый стандартно. Его частоту можно изменять в небольших пределах при помощи подстроечного многообортного резистора R26. Выходная мощность базового устройства - 2 ватта, что для серьёзных применений видится мне явно недостаточной, поэтому применён дополнительный усилитель. Так как мощность, требуемая для "раскачки" модуля RA18H1213M составляет порядка 250 мВт, то на входе усилителя установлен 6 дБ аттенюатор, одновременно посзоляющий улучшить согласование выхода базового трансвертера со входом PA. На выходе PA включён ответвитель, цель которого - контроль за выходной мощностью. Лучшим решением было бы применение стрелочного прибора, но из-за недостатка места индикация уровня мощности осуществляется путём изменения яркости светодиода.

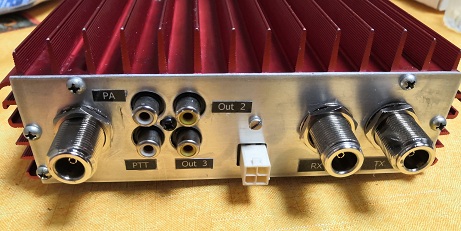

Также в трансвертер была введена схема секвенсера для последовательного управления включением дополнительных устройств, таких как мощный PA и МШУ. Принцип работы секвенсера описан в был мною ранее. В данной конструкции оставлены только четыре выхода, по числу установленных на задней панели "тюльпанчиков" и введены дополнительные ключи "нижнего" типа. Индикация активации выходов осуществляется при помощи сборки из четырёх светодиодов. (LED bar) Самый верхний светодиод индицирует режим передачи (PTT) собственно трансвертера, а управление встроенным усилителем мощности дополнительно идёт через имеющийся в базовом блоке "родной" секвенсер. Управление модулем PA и регулировка мощности выполняется путём изменения управляющего напряжения на выводе VDD модуля. Резистором R24 находящимся напередней панели, осуществляется регулировка выходной мощности, а подстроечным резисторм R26 можно установить нижний порог мощности. Так как зависимость усиления от напряжения на выводе VDD очень нелинейная, то практически изменение напряжения от 2.5 в. до 4.5 в. позволяет получить измениние выходной мощности от 50 мВт до максимума.

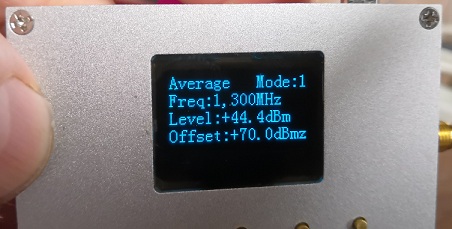

При испытаниях трансвертер показал максимальную мощность 44.4 dBm, что соответствует мощности 27.5 ватта. При этом работал совершенно надёжно. Но тем не менее во избежание выхода из строя дорогого модуля максимальная выходная мощность была уменьшена до 43 dBm, то есть до 20 ватт путём уменьшения выходной мощности базового блока.

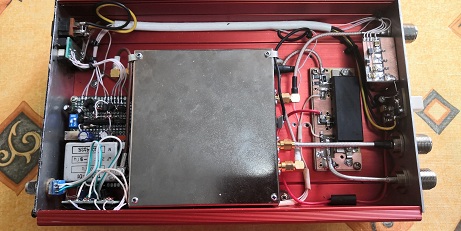

 Вся конструкция помещена в корпус от дохлого сибишного усилителя KL-500, монтаж хорошо виден на фото. Ни в какой особенной настройке устройство не нуждается, достаточно лишь выставить необходимые уровни сигналов при помощи подстроечников, находящихся в базовом блоке и точное значение частоты опорного генератора. Питание вешнего МШУ можно осуществлять по коаксиальному кабелю, сконфигурировав соответствующим образом базовый блок. Или использовать отдельный источник питания и управлять МШУ посредством сигналов с секвенсера. При длительной работе полной мощностью, особенно в "цифре", возможен существенный нагрев корпуса, несмотря на наличие достаточно большого радиатора. В этом случае можно организовать принудительный обдув трансвертера, подключив к выходу Out3 кулер от компьютера и разместив его сверху на корпусе. В момент передачи на этом выходе появляется напряжение 12 в. (Точнее - 13.8 минус падение на открытом транзисторе, где-то полвольта)

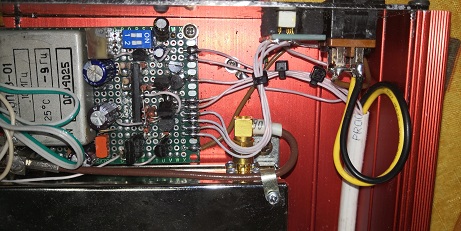

Конструкция в картинках:







R1ZH © 2019
