Ещё одна конструкция УКВ трансвертера.  Трансвертер представляет собой улучшенную и упрощённую версию предыдущей конструкции. Этого удалось достичь благодаря применению более современных узлов и деталей, хотя в целом трансвертер имеет ту же самую структурную схему.

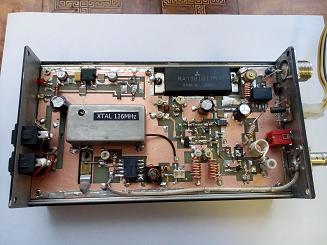

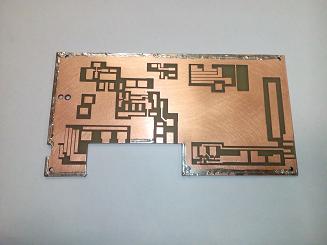

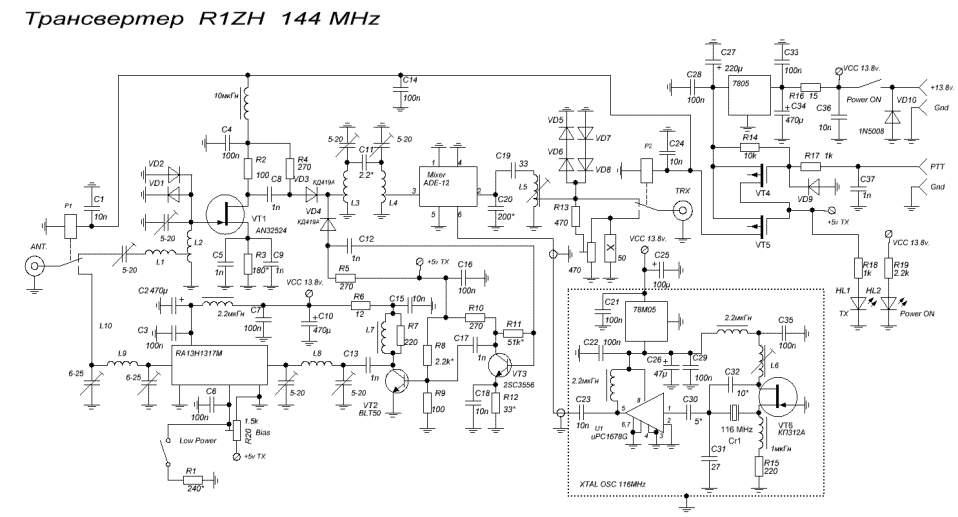

Схема:
Принятый антенной сигнал через контакты антенного реле поступает на входную избирательную цепь, представляющую собой комбинацию последовательного и параллельного контуров. Как показала прктика, такая схема очень хорошо согласуется с антенной и в то же время обладает достаточной избирательностью для исключения проникновения на вход трансвертера сигналов, лежащих далеко за полосой пропускания, что предотвращает возникновение интермодуляционных побочных каналов приёма. Полоса зависит от добротности катушек и в данной конструкции составляет порядка 5МГц.

УВЧ с апериодической нагрузкой, по схеме с ОИ на малошумящем СВЧ полевом транзисторе VT1. Каскад обладает высоким усилением и хорошей устойчивостью. Усиленный сигнал через коммутационный диод поступает на двухконтурный диапазонный фильтр, затем  - на кольцевой смеситель, далее - через согласующий контур на вход трансивера. Общее усиление тракта невелико, 4-6дб, а при неточной настройке контуров и менее единицы, тем не менее этого вполне достаточно для комфортной работы в эфире, а также предотвращает перегрузку входного тракта приёмника трансивера мощными сигналами.

Тракт передачи реверсивный. Вход трансвертера рассчитан на работу с трансивером, имеющим минимальную выходную мощность 5-10 ватт, так как большинство импортных трансиверов позволяют понижать можность именно до этого уровня и для исключения необходимости вносить какие-либо переделки в сам трансивер. Для этого на входе передающего тракта установлен безиндукционный нагрузочный резистор на 50 Ом, часть ВЧ напряжения с которого подаётся на вход смесителя, затем через диапазонный фильтр - в тракт передачи. Коммутация ВЧ сигнала осуществляется диодами. Предварительный усилитель двухкаскадный, на транзисторах VT2 и VT3. Первый каскад - с апериодической нагрузкой, второй  - с индуктивной. Согласование выхода предварительного усилителя с модулем усилителя мощности выполнено при помощи П-контура. Выходная мощность модуля составляет 10-15 ватт при входной порядка 50мВт. Выход модуля согласован с фидерным трактом также при помощи П-контура.

Переключение трактов приёма и передачи осуществляется путём подачи постоянного напряжения +5в. на тракты, реле и на коммутирующие диоды при помощи простой схемы на мосфетах. Управляется схема внешним сигналом от трансивера путём замыкания пина PTT на землю.

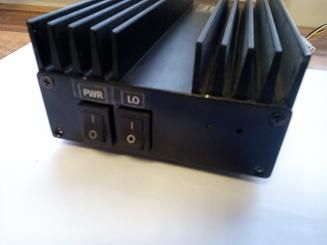

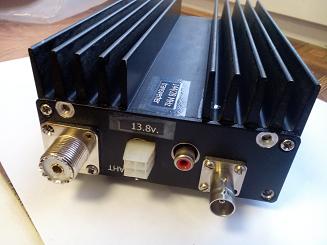

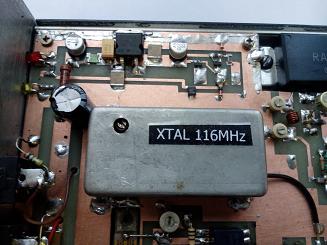

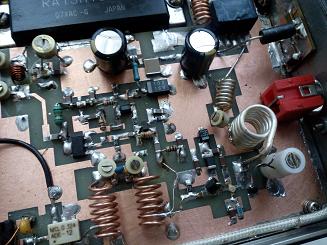

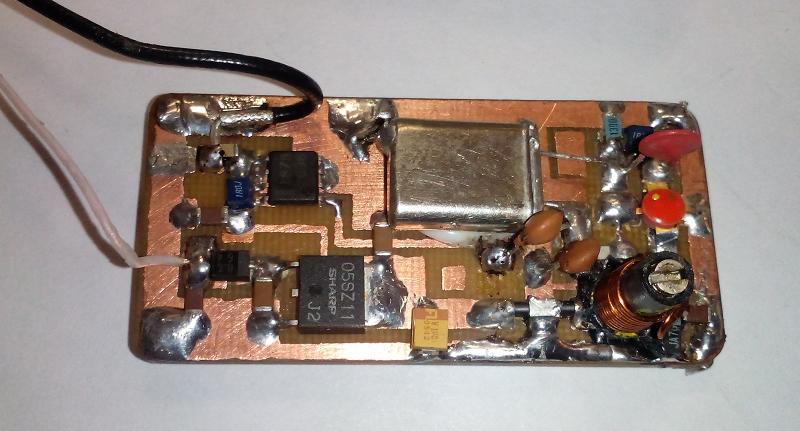

Гетеродин - очень ответственный узел. Он должен выдавать спектрально чистый сигнал с достаточной для работы пассивного смесителя амплитудой. Для снижения фазовых шумов гетеродина давно и успешно применяется схема генератора на канальном полевом  транзисторе с гальванически заземлённым затвором - ёмкостная трёхточка. Очень желательно также применять в схемах гетеродина малошумящие транзисторы. В данной конструкции автогенератор выполнен на КП312А, а усиление сигнала до уровня примерно в 50мВт осуществляется MMIC uPC1678G.  Гетеродин питается от от отдельного стабилизатора на микросхеме и выполнен в виде отдельного модуля, закрытого экраном.
Диоды VD5-VD8  - защитные, от превышения входной мощности, VD10 - от переполюсовки питания.
