USB интерфейс для digital modes.



Ещё одна конструкция интерфейса для работы цифровыми видами связи. На сей раз работающая через USB. А достоинства таковы:

1. Не требуется внешнее питание, интерфейс запитывается непосредственно от USB порта компьютера.

2.  Встроенная в него звуковая карта "заточена" под узкое конкретное применение и не требует перенастроек при подключении.

3. Полная гальваническая развязка. Очень способствует уменьшению помех при приёме и снижает вероятность наводок на компьютер со стороны передатчика.

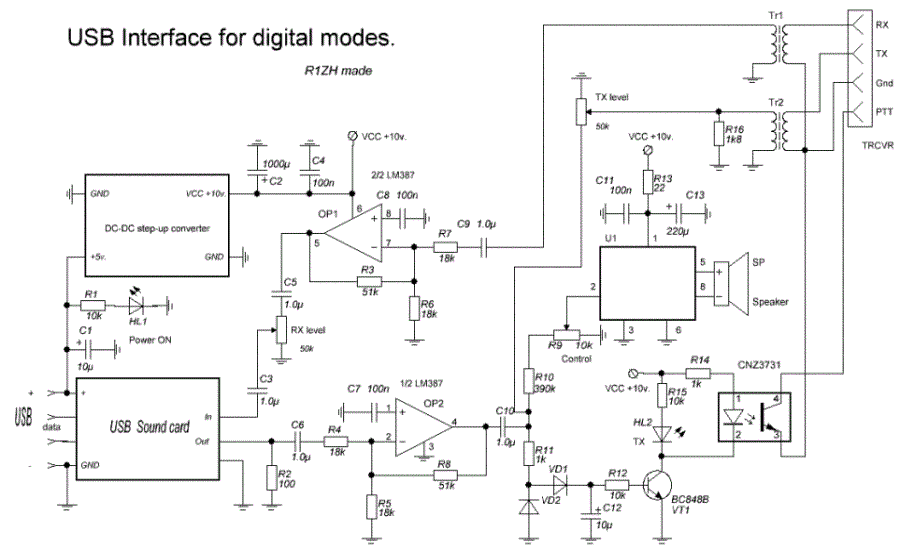

 Схема:

В качестве DSP используется самая дешёвая USB звуковая карта, купленная на Aliexpress за какие-то смешные деньги, что-то около 300 рублей... Но тем не менее всё прекрасно работает...  При разработке этого устройства была поставлена задача отказаться от подключаемого источника питания, это лишние провода и наводки на них... В разъёме USB присутствует напряжение питания +5в. и с током до двух ампер, чего вполне достаточно для работы схемы, но проведённые эксперименты показали, что на питающей шине USB имеются очень сильные шумы, которые попадают в тракт приёма и передачи, создавая дополнительные призвуки и видные на "водопаде" в виде полос. Даже конденсаторы довольно большой ёмкости, включенные в качестве блокировки по шине питания, не избавляют полностью от этого явления. Линейные стабилизаторы и активные фильтры приводят к падению напряжения, и без того невысокого... Поэтому был применён готовый повышающий преобразователь на микросхеме MT3608, купленный всё на том же Али... Выходное напряжение вдвое превышает входное и благодаря этому появилась возможность применить более высоковольтные усилители в устройстве.

Сигнал с трансивера через разделительный трансформатор попадает на усилитель... Усилитель имеет сравнительно небольшое усиление и выполнен на половине малошумящего усилителя LM387. Этот усилитель обладает значительно меньшими шумами и искажениями, нежели имеющийся в звуковой карте. Поэтому микрофонный усилитель был программно отключён в настройках и сигнал подаётся на линейный вход через механический регулятор усиления (потенциометр).

В режиме передачи сигнал также через дополнительный каскад усиления поступает одновременно на детектор формирования сигнала PTT, контрольный УНЧ и, через регулятор усиления, на разделительный трансформатор. Уровень самоконтроля также может регулироваться от нуля до максимума.

Несмотря на простоту, устройство показало прекрасные результаты в работе как на КВ, так и на УКВ. Подключение к разным трансиверам осуществляется при помощи сменных кабелей, так как разъёмы ACC и их распайка в разных аппаратах также разные.

 Детали и конструкция:

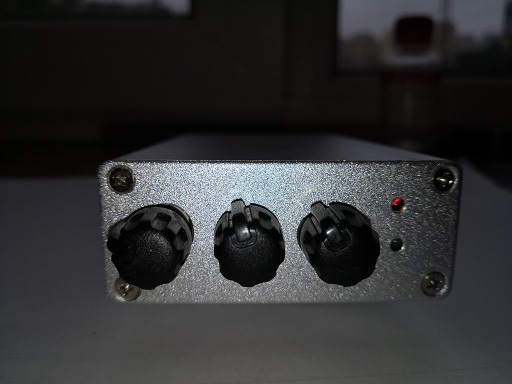

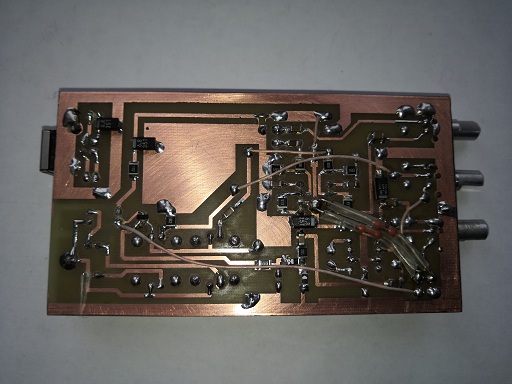

Практически все детали указаны на принципиальной схеме, детекторные диоды - любые маломощные smd. Трансформаторы - от какой-то телефонной аппаратуры с сопротивлением обмотки на постоянном токе порядка 70 Ом. Оптрон выбран с током транзистора более 100мА... Плата в формате sprint layout - здесь. Корпус - стандартный алюминиевый с того же Алиэкспресс... На передней панели расположены регуляторы усиления RX, усиления TX и уровня сомоконтроля. И два светодиода - зелёный индицирует включение питания, красный - TX. Динамик  - малогабаритный от радиотелефона с сопротивлением 32 Ом.

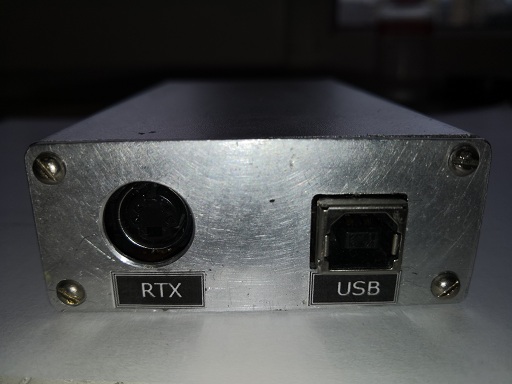

На задней панели - разъём USB, для использования стандартного принтерного кабеля и чётырёхконтактный для подключения трансивера. Всё это хорошо видно на фото.



Настройка:

Никакая особенная настройка не нужна - при правильном монтаже всё работает и так...

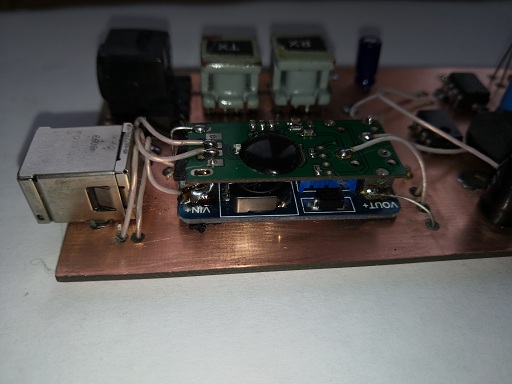

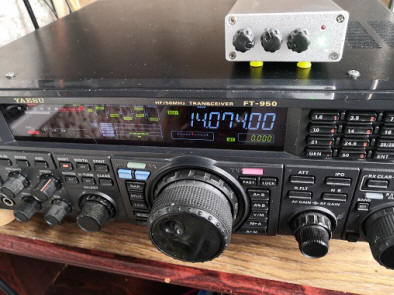

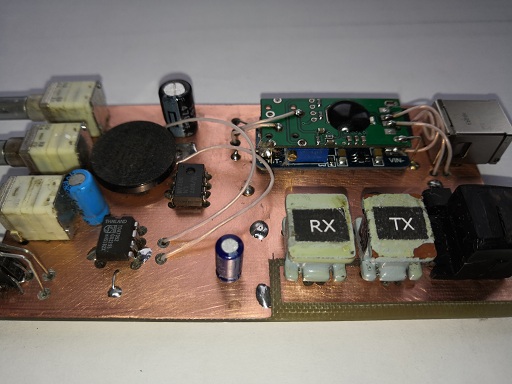

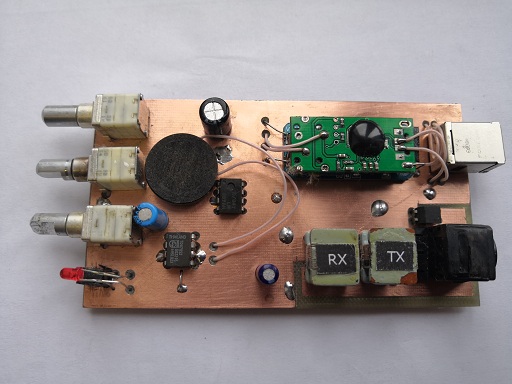

Конструкция в картинках.
