Ещё одна конструкция USB интерфейса для работы цифровыми видами связи. Как на КВ, так и на УКВ. Как явствует из названия - небольшая по габаритам (80х50х20 мм) и сильно упрощённая. Отличия от предыдущей конструкции - отсуствие встроенных предусилителей, самоконтроля и механических регуляторов усиления. Благодаря этому отпала необходимость в применении повышающего преобразователя. Интерфейс обеспечивает полноценную работу всеми известными видами связи, регулировка усиления осуществляется программными средствами. Интерфейс также формирует сигнал PTT при помощи встроенной системы VOX и обеспечивает гальваническую развязку компьютера от радиостанции.

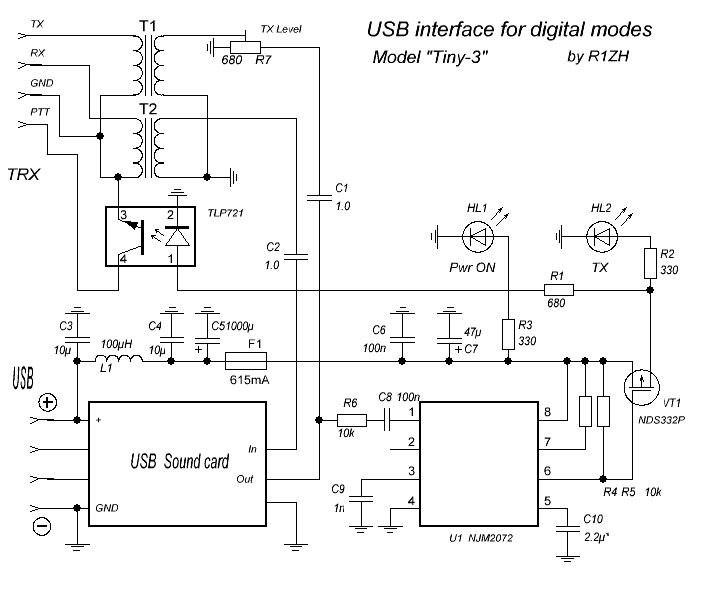

Принципиальная схема.

 Основа устройства - миниатюрная USB звуковая карта, без корпуса и с удалёнными разъёмами. Вход и выход подключены непосредственно к трансформаторам. Выход - через дополнительный регулятор усиления. Сигнал PTT формируется при помощи специализированной микросхемы NJM2072 (audio sensor) и подаётся на оптрон для обеспечения развязки.

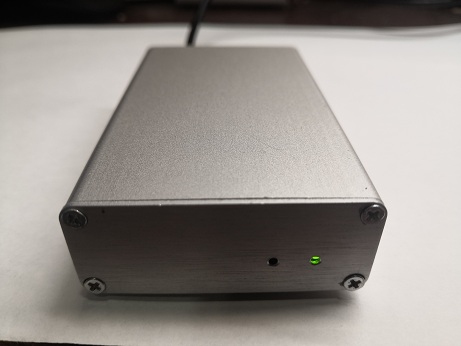

Поданное питание и включение на передачу индицируется светодиодами.

                Детали, наладка и конструктив..

Типы и номиналы большинства  элементов есть на принципиальной схеме. Трансформаторы - от старой телефонной аппаратуры с сопротивлением обмоток по постоянному току порядка 90 Ом и 600 Ом по переменному.
Оптрон выбран с током коллектора 150 мА. Если требуется бОльший ток для управления трансивером, следует применить подходящее по току оптореле или включить несколько оптронов впараллель. Для этого очень удобны сдвоенные или счетверённые оптроны. Механическое реле применять нежелательно, так как контакты рано или поздно окислятся или обгорят.

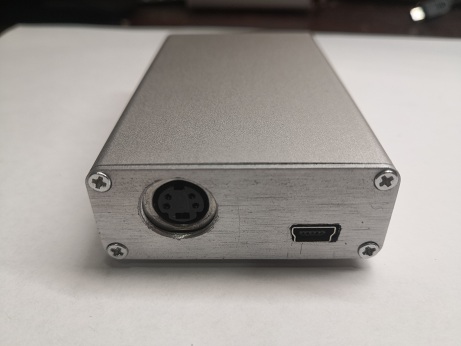

В качестве USB разъема применён стандартный USB-Mini разъём, поэтому для подключения устройства в компьютеру можно применять стандартный USB кабель от мобильных телефонов. Для подключения к трансиверам - четырёхконтактный DIN.
Предохранитель F1 - самовосстанавливающийся.
 Ни в какой настройке интерфейс не нуждается при условии правильного монтажа и исправных деталей., достаточно установить уровень выходного сигнала при помощи подстроечного резистора.

 У внимательного читателя может возникнуть вопрос: - А почему версия 3, где первые две?  Ответ прост - были ещё две пробные версии устройства, отличающиеся лишь схемой аудиодетектора. Использование для этой цели специализированной микросхемы NJM2072 позволило максимально упростить конструкцию и улучшить качество работы узла. Если желающие повторить конструкцию не смогут отыскать NJM2072, привожу здесь схемы детекторов на более популярных микросхемах.

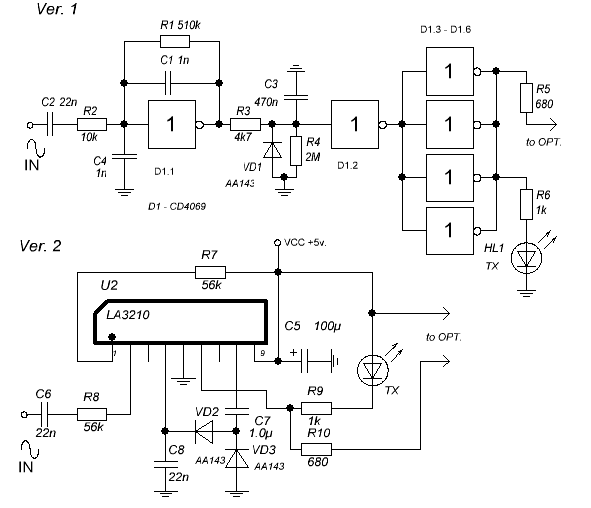

 Версия 1.

 Узел собран на микросхеме CD4069 (74HC04) имеющей в своём составе шесть кмоп инверторов. На первом собран усилитель НЧ сигнала, для чего он при помощи резистора R1 введен в аналоговый режим, затем  - диодный детектор и два инвертора. В оконечном каскаде применены четыре инвертора впараллель для увеличения нагрузочной способности.

 Версия 2.

Узел собран на микросхеме LA3210, предназначенной для использования в качестве усилителя НЧ с системой автоматического регулирования уровня. Для этого в составе микросхемы имеется УНЧ и ключ, который удобно использовать для непосредственного управления оптронами и светодиодами.

Ключ "нижнего" типа, поэтому схема включения оптрона слегка изменена - он включён между плюсом питания и выводом микросхемы.

Также был вариант с использованием LA2010, но от него я отказался из-за большого количества внешних элементов, хотя работает эта микросхема очень качественно.

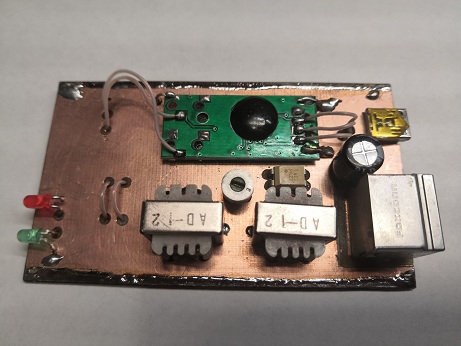

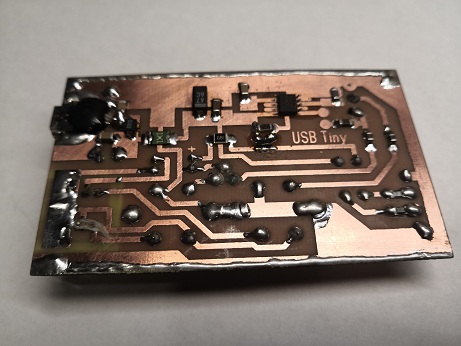

Конструкция в картинках.
