Многие радиолюбители используют импульсные блоки питания Mean well S-350-12 и их многочисленные клоны для питания своей радиоаппаратуры. Так как их навыпускали очень и очень много, то и цена их невелика, что, разумеется, часто является определяющим при выборе источника питания даже для стационарного использования. А для поездок на природу легкость и компактность этого источника питания вообще вне конкуренции.

К сожалению, дешевизна изделия подчас достигается производителем за счёт экономии на качестве. Тонкие провода, конденсаторы малой ёмкости и с высоким ESR, более дешевые транзисторы и диоды, упрощение схемы - всё это весьма отрицательно сказывается  на надежности и качестве работы. А также страдает очень важный параметр - излучаемые по проводам  электромагнитные помехи, особенно заметные с понижением частоты. И даже если вам повезло и китайцы не подсунули вам блок с перемычками вместо катушек фильтров, всё равно уровень EMI подчас таков, что затрудняет работу в эфире. Я часто видел, как радиолюбители используют этот блок - он просто лежит на столе (или под столом) и если в загаженном помехами городском эфире его "вклад" в общую помеховую обстановку мало ощутим, то в загородном доме, где из помех - только ваш собственный  блок питания, да зарядник от мобильника в доме у соседа, это начинает напрягать. Иногда бесить.

Поэтому мною была предпринята попытка доработать данный источник питания с целью минимизации излучаемых помех. Сам БП был совсем немного доработан - конденсаторы выходного фильтра были заменены на более качественные, с меньшим ESR, параллельно им со стороны пайки припаяны несколько керамических smd конденсаторов. И всё.  Дальнейшее понижение уровня EMI достигнуто за счёт внешних фильтров.

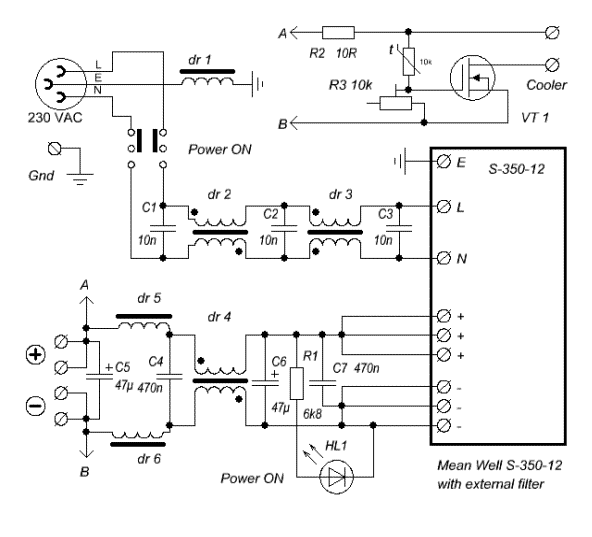

СХЕМА

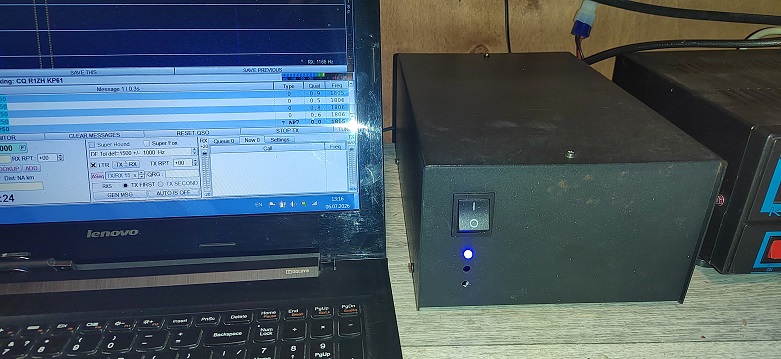

   Для размещения был выбран подходящий металлический корпус, в котором установлены собственно блок питания, сетевой выключатель, клеммы для подключения нагрузок, кулер для охлаждения и индикаторный светодиод. Индикатор тока не устанавливался - мало места.

Как видно из схемы, сетевое напряжение подается на блок через двухзвенный сетевой фильтр. Дроссели фильтра dr2 и dr3 имеют одинаковые намоточные данные, но разную фазировку для подавления как синфазных, так и противофазных помех.

Выходной фильтр - dr4 и конденсаторы. На выходные клеммы напряжение поступает также через дополнительные дроссели dr5 и dr6, выполненные на отдельных сердечниках.

Встроенный в корпус кулер управляется через простейшую схему плавной регулировки оборотов в зависимости от температуры. Это сделано для снижения акустического шума при работе БП. Терморезистор приклеен к корпусу в районе установки низковольтных выпрямительных диодов - там более всего заметен нагрев. Встроенный в блок включаемый кулер также никуда не делся - включается и работает при нагреве. Иногда попадаются экземпляры, где ради удешевления кулер подключён постоянно. В этом случае его лучше отключить от блока и запараллелить с тем, что установлен на корпусе.

Наибольшую эффективность фильтры имеют при наличии в розетке отдельного заземлённого (или занулённого) провода.

Примененные детали

Дроссель dr1 - два витка провода 0.7мм на кольце диаметром 22мм и проницаемостью 2000. dr5 и dr6 - одинаковые, имеют по полтора витка толстого 1.8мм провода на ферритовых кольцах диаметром 22мм и проницаемостью 2000. Dr2 и dr3  - одинаковые, ферритовые кольца проницаемостью 2300 (зелёные) и диаметром 40мм проводом 0.8мм. Число витков не особенно критично.

Dr4  - зеленое кольцо диаметром 44мм, провод 1.8мм число витков видно на фото.  Конденсаторы С1-С3 - дисковые керамические на напряжение 1000в, С5 и С6 - танталовые на 16в, С4 и С7 - керамические smd на 50в.

Мосфет VT1 - любой N-канальный мосфет на ток не менее 1А.

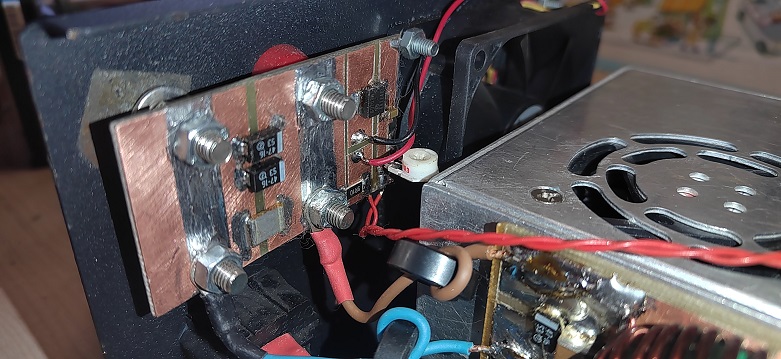

Фильтры установлены сбоку блока питания на печатной плате, сама плата на стойках 10мм. Плата сформирована резаком, так как дорожки широкие и она очень простая. (Честное слово, буду ругаться матом, если кто-то спросит чертёж платы). Схема управления кулером собрана на небольшой плате рядом с выходными клеммами. Участки платы, по которым протекают большие токи, облужены толстым слоем припоя.  Блок установлен внутри корпуса на цилиндрических стойках из металла высотой 15мм. Это сделано для того, чтобы обеспечить охлаждение и нижней части блока потоком воздуха от кулера.

В выходном фильтре не помешает поставить ещё несколько конденсаторов по питанию, где есть место. Причём разномастных - танталовых, полупроводниковых и фторопластовых. Это позволит дополнительно снизить излучаемые EMI.

Ни в какой настройке конструкция не нуждается, достаточно выставить при помощи R3 момент включения кулера при нагреве.

Теперь о результатах. Разумеется, они очень индивидуальны, но разница между "голым" блоком питания и тем же блоком после доработки заметна на слух. Если в первом варианте шум и пораженки были заметны даже на 144Мгц в виде полос при работе FT8, то сейчас они пропали полностью. А на КВ, на 80 и 160 метров, уровень помех уменьшился по крайней мере раз в десять.

При токе нагрузки 20А на фильтре падает порядка 0.15в. Это расплата за тишину в эфире. Поэтому выходное напряжение блока лучше выставить порядка 13.9в.

Кстати!:  Данный БП неспешно продается за ненадобностью. 5тыр + пересылка. Писать на Е-мейл.

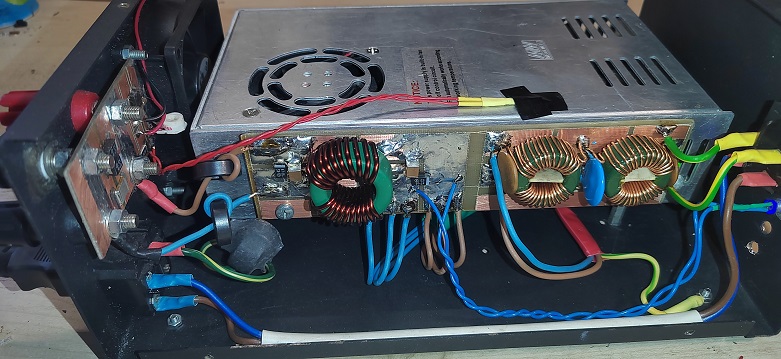

Вид на монтаж.
