CAT интерфейсы для трансиверов ICOM.
Так уж получилось, что большинство моих
аппаратов были от ICOM... Не буду тут рассуждать,что круче - Icom или Kenwood
или что-то ещё, суть данной статьи вовсе не в этом. Раз уж так получилось, то и
CАТ интерфейсы я делал в основном ICOMовские. Ниже приведено несколько схем этих
несложных, но нужных устройств.

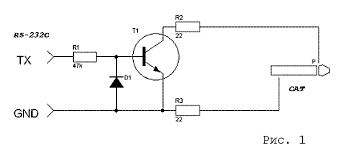

Схема
первая, самая простая. (Рис.1)
Передаёт команды лишь в одну сторону - а именно от компьютера на трансивер.
Такая тоже бывает нужна, например для работы аппарата в составе пакетной
BBS,когда требуется лишь одна функция - установить частоту по команде с компа.
(функция AutoQSY). Схема всего лишь на одном транзисторе - при появлении на ноге
TXD порта уровня с логическим +, транзистор открывается и формирует логический 0
на входе CAT. И всё...
Диод D1 - защитный, предохраняет вход транзистора от обратного напряжения.
Резисторы в цепи земли и последовательно на разъём CAT - также защитные, иногда
помогают при разности потенциалов между корпусом компьютера и трансивером... К
сожалению, только иногда помогают... После очередного выгорания ключа мною была

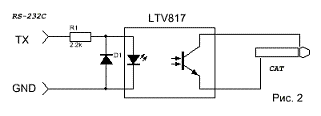

собрана схема с опторазвязкой. (Рис.2)
Принцип работы абсолютно тот же, только транзистор заменён на оптрон. В
результате получилась полная гальваническая развязка, что не только положительно
сказалось на надёжности, но и заметно уменьшило проникновение помех от
компьютера на приём. (И наводки с
передатчика на компютер). Именно эта схема вот уже лет пять работает на моей
BBS. Замечу - безотказно работает.

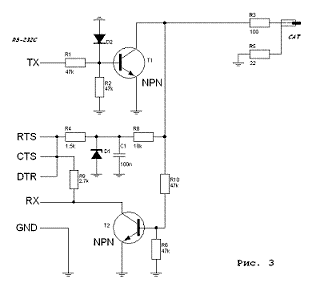

Схема
(Рис.3) дополнена ещё одним ключом, формирующим сигнал на порту компьютера. Для
этой схемы уже требуется дополнительное питание, которое берётся с того же порта
и стабилизируется стабилитроном на 5.6в. Схема прекрасно работает пр скоростях
обмена до 19200бод, что было неоднократно проверено с разными программами.
Но конструкторский зуд не прекращается никогда... И вот уже зреет мысль - а
нельзя ли ещё как-то упростить и улучшить схему. Вроде бы уж некуда упрошать,
но, если очень хочется, то можно.

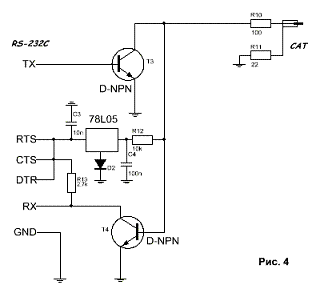

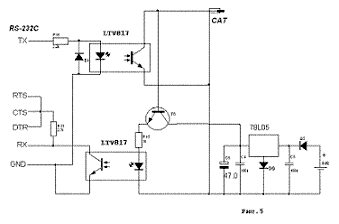

Дальнейшее развитие схемы - на рис.5. Полная гальваническая развязка со всеми её преимуществами. Есть и недостатки - необходимость применения внешнего питания для схемы. Можно отдельным проводом от трансивера, а можно - от встроенной батареи. При этом даже обычной "Кроны" хватает на несколько месяцев непрерывной работы.

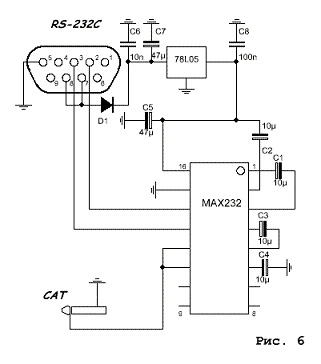

Ну и последнее - на рис.6.
Для преобразования уровней из RS232C в нужные нам TTL, использована специализированная микросхема MAX232, включённая совершенно стандартно.
