По многочисленным заявкам - "конструкция выходного дня". Устройство разрабатывалось для применения в качестве автомобильного усилителя для СВ радиостанции, но, как потом оказалось, вполне неплохо работает и на других частотах КВ диапазона...

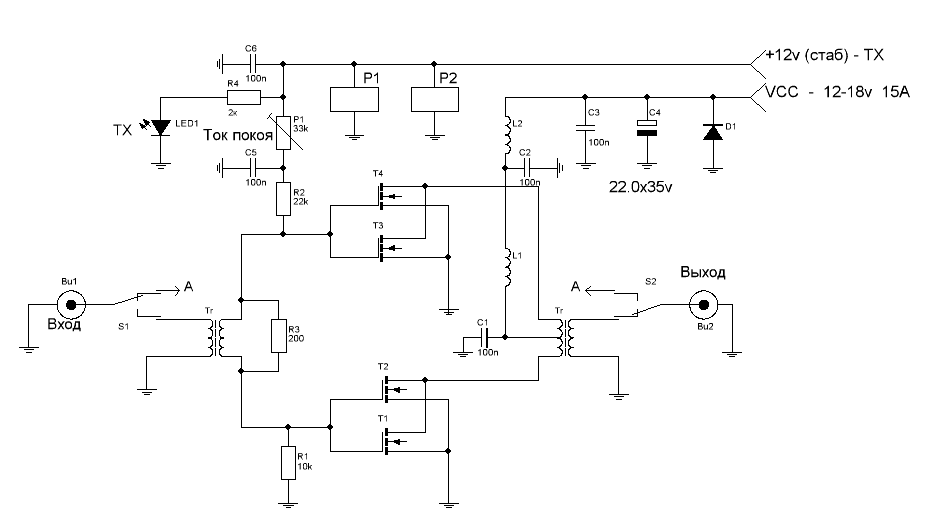

Короче,схема собственно усилителя никаких особых пояснений не требует.Обычная двухтактная схема с согласующими трансформаторами на входе и выходе. Детали : Транзисторы - IRF-510. Можно применить также мосфеты IRF-520,530, но с этими транзисторами падает усиление, особенно в области частот выше 20Мгц. Трансформаторы изготовлены по общеизвестной методике на двух столбиках ферритовых колец. Входной трансформатор выполнен на кольцах диаметром 12мм и содержит два столба по 5 колец. Вторичная обмотка представляет собой один виток оплётки от кабеля,внутри которой проложены 4 витка первичной обмотки,выполненные проводом МГТФ. Выходной трансформатор выполнен на 10 (2 столба по 5 ) кольцах диаметром 22 мм. Конструкция аналогичная. Вторичная обмотка - 4 витка МГТФ. Проницаемость всех колец - 1000. Лучшие результаты можно получить,если выполнить виток трансформатора на основе медных трубок,хотя для "конструкции выходного дня" можно обойтись и так. Ещё о деталях - резистор R3 - МЛТ-1,остальные МЛТ-0.25. Блокировочные конденсаторы - SMD. Электролит - любой. Реле - РПВ2/7. Дроссели L1 и L2 - бескаркасные катушки, намотаны проводом ПЭВ1 диаметром 1.4мм и содержат по 8 витков. Намотка на оправке диаметром 6мм виток к витку. Хотя,в общем-то,параметры этих дросселей некритичны.Диод Д1 - защитный,любой на ток 20А. У меня стоит КД2999А. В настройке усилитель не нуждается - достаточно выставить ток покоя. Желательно это делать по минимуму внеполосных излучений,прослушивая приёмником частоты вблизи частоты передатчика при подаче на вход SSB сигнала (двухтональный генератор). Обычно оптимальный ток получается в пределах 0.8-1А. При испытаниях двухтоновым сигналом усилитель показал следующие данные: При питании стабилизированным напряженим 18 вольт - Pвых - 130 ватт на 3.5Мгц и 80 ватт на 28Мгц. При 13.8в питания - Рвых - 95 ватт на 3.5Мгц и 70 на 28. В качестве драйвера использовался трансивер Icom IC-703 с выходной мощностью около 10 ватт. Вот и всё,пожалуй.
|
|---|
