Микрофонный предусилитель с АРУ для трансивера.

Компрессор в трансивере - незаменимая вещь, позволяет избежать перекачки сигнала на передачу, которая приводит к появлению искажений и расширению спектра, увеличивает пикфактор SSB сигнала, что положительно влияет на разборчивость слабых сигналов. Промышленность выпускает массу специализированных микросхем для построения этих узлов, можно собрать схему на "рассыпухе" с применением ОУ, но я хочу предложить схему с применением древней сборки К237ХА2. Старые добрые 237е "гибридки" наверняка валяются у многих без дела, а между тем на них можно построить самые разнообразные узлы трансивера, практически весь малосигнальный радиотракт.

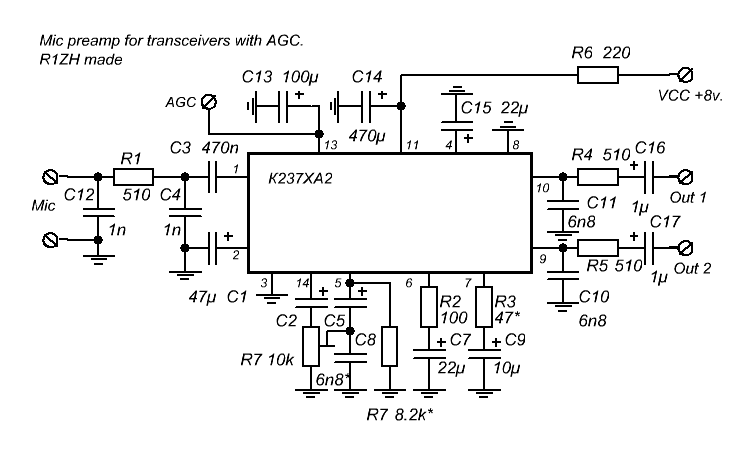

Примененная в качестве усилителя НЧ с глубокой АРУ микросхема К237ХА2 вообще-то предназначена для построения усилителя ПЧ с АРУ и детектором АМ... Но внутри отсуствуют конденсаторы, которые могли бы ограничить "снизу" частотный диапазон, поэтому показалось заманчивым использовать данную микросхему в НЧ тракте трансивера. Схема совершенно стандартная, как для ПЧ, но изменены номиналы конденсаторов "обвязки".

Параметры получились просто замечательные, шумы низкие, глубина регулировки АРУ - что-то около 60 дб. Усилитель имеет два выхода - с вывода 10 (Оut_1) амплитуда сигнала около 2в и с вывода 9 - 1.5в и несколько меньшее выходное сопротивление, что позволяет подключать туда низкоомные нагрузки, например, диодный балансный модулятор. Я подключал низкоомные наушники - слышно громко... hi

Как оказалось, данная схема может иметь и другие применения, например - в качестве предварительного УНЧ в приемнике прямого преобразования. АРУ по приёму будет очень кстати.

А ещё очень часто конструкторы в своих самодельных трансиверах применяют АРУ по низкой частоте. Данная схема, кроме того, что регулирует уровень по НЧ, имеет ещё и дополнительный выход AGC, напряжение на котором порядка +5в. при отсуствии сигнала и падает ниже 1в. при мощном сигнале. Это напряжение можно напрямую подавать на вторые затворы полевых транзисторов УПЧ и УВЧ, что позволит получить ещё более глубокую АРУ.

Немного о настройке. Подав на вход с генератора сигналов синусоидальный сигнал 1000 Герц и с амплитудой несколько милливольт, с помощью осциллографа, подключенного на выход 1, убеждаемся в работоспособности схемы и правильности монтажа. Движок R7 при этом должен быть в положении максимального усиления. Затем, увеличив сигнал до 50 мВ, при помощи подбора резистора R7 (можно впаять подстроечник) добиваемся отсуствия несимметричности в выходном сигнале. На этом настройку можно считать законченной. При отсуствии осциллографа режим можно выставить, контролируя постоянное (при отсуствии сигнала) напряжение на выводе 9. Оно должно быть порядка 0.3-0.4в. При необходимости можно поварьировать постоянной времени АРУ, подбирая С7.
