"Бытие определяет сознание"...  Ну да, так и есть. Думаете, что я после покупки загородного дома кинулся наслаждаться прозрачным эфиром и круглые сутки просиживать в наушниках? Как бы не так. Два месяца переделывал балласты в светодиодных лампах, ведь теперь в эфире слышно всё, даже пятиваттную лампочку на другом этаже, включал во всех доступных местах EMI фильтры. Переделывал уличные прожекторы с галогенок на светодиоды. Заменял электронные балласты на нешумящие схемы с гасящим конденсатором. Менял устаревшие камеры видеонаблюдения на новые, с высоким разрешением, устанавливал ИК прожекторы для ночных камер, дистанционное включение подогрева колодца и водостоков.  etc

Результат очень радует - даже на средних волнах в эфире полная тишина, никакого треска, никаких жужжалок.  Потом оказалось, что вот уже год не выкладывал новых конструкций на страничку. Ну и решил поделиться с общественностью простенькой, но очень полезной схемкой - фотореле, позволяющим включать уличное освещение при наступлении ночи и отключать утром. А то вечно забываю отключить и прожектор светит весь день. Схем таких полно, но большинство из них мне показались слишком сложными - ОУ, цифровые микросхемы и чуть ли не pic_контроллеры...  Такие схемы должны быть простыми и компактными, что позволяет встраивать их в существующие осветительные устройства. Экономичными и надежными, чтобы не пришлось потом лезть на стену. В буквальном смысле. И не требовать отдельного низковольтного источника питания.

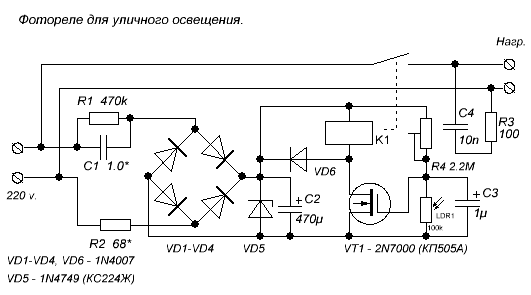

Принципиальная схема.

Питание схемы осуществляется непосредственно от сети 220в. с помощью общеизвестной схемы с гасящим конденсатором. R1 - для разряда C1 при отключении. R2 - полуваттный резистор, служит для ограничения бросков тока при включении в сеть. Выпрямленное напряжение стабилизировано при помощи стабилитрона VD5. Основа устройства - фоторезистор, имеющий в темновом режиме сопротивление порядка нескольких МОм, и несколько КОм - при освещении. Очень хорошо работают АОР124 со спиленной крышкой.

В светлое время суток сопротивление фоторезистора мало, напряжения на затворе недостаточно для открывания транзистора VT1 и реле находится в обесточенном состоянии. По мере снижения уровня освещенности сопротивление фоторезистора растёт, напряжение на затворе повышается и в некоторый момент реле срабатывает, подключая своим контактом  нагрузку. Порог срабатывания выставляется при помощи R4.

VD6 - защитный, от напряжения самоиндукции, цепочка С4 и R3 - позволяет избежать бросков напряжения при срабатывании реле.  Реле - компактное, на напряжение 24в. и с контактами на ток 1-5А.

Типы и номиналы применяемых деталей указаны на принципиальной схеме. С1 и С4 - на напряжение 400в. Ёмкость С1 подбирается таким образом, чтобы при срабатывании реле не наблюдалось заметной просадки напряжения питания. С2 и С3 - на напряжение 35в. Вместо диодов в выпрямителе можно применить малогабаритный диодный мост на напряжение не менее 300в и ток - 0.5-1А.  КЦ407 вполне годится.

Фоторезистор следует устанавливать таким образом, чтобы свет от прожектора не попадал при включении на него, иначе схема может перейти в автоколебательный режим. В целом схема отлично себя зарекомендовала, уже три прожектора перевёл с ручного управления на автомат.

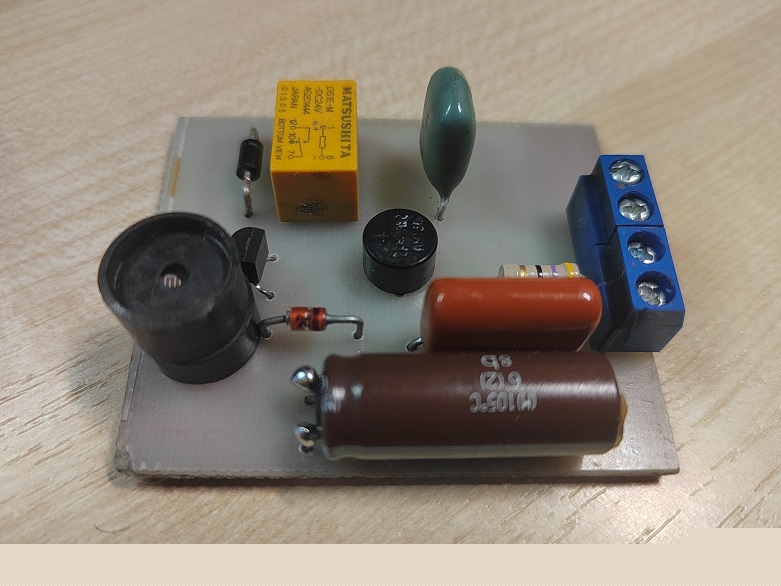

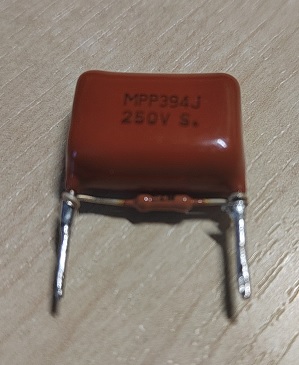

На фото: один из вариантов исполнения.  Подстроечник заменён на постоянный резистор 3.3МОм. Гасящий конденсатор 0.39 мкФ на 250в..

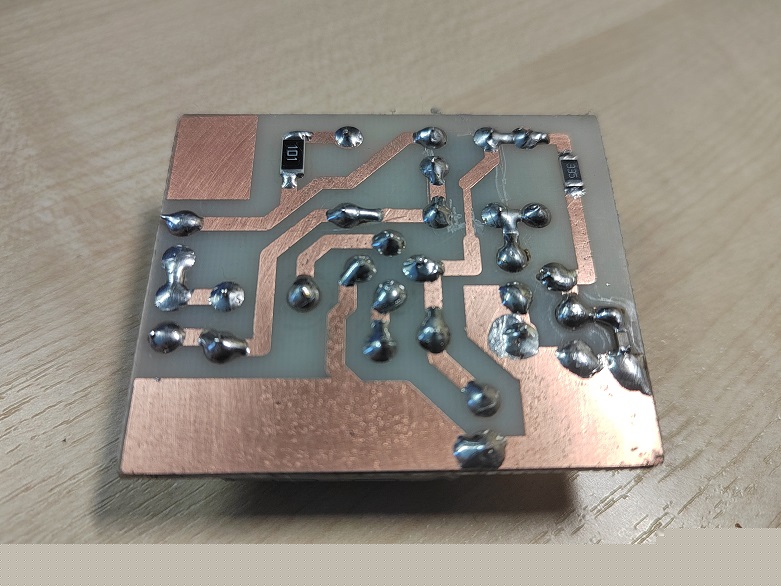

Если кому нужен чертёж платы, спрашивайте.
