Не для кого не секрет,что от МШУ толк будет лишь в том случае,если он располагается вблизи антенны... А если кабеля достаточно много, (у меня 35 метров) то применение МШУ "верхнего" исполнения становится жизненно необходимым. Мною было перепробовано много схем на самых разных транзисторах, но наилучший результат получился всё же на биполярных транзисторах средней мощности. Есть много хороших малошумящих транзисторов, но большая часть их - маломощные, и в штатных режимах не позволяют получить высокий динамический диапазон МШУ. А без этого в густонаселенном всевозможными средствами связи городе не получить желаемых результатов. Может, где-то в глубинке усилитель на 3АП325 и будет вести себя как полагается,но в городе такие номера не проходят... К сожалению.

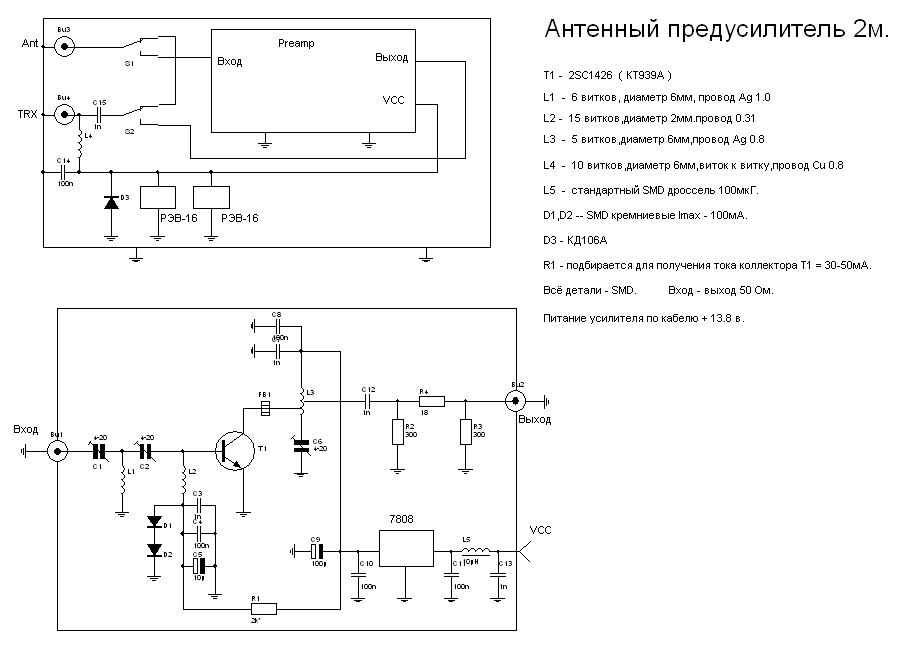

Так что для построения усилителя был выбран КТ939А, а потом удалось приобрести 2SC1426, который обладает значительно меньшим уровнем шумов. Схема с ОЭ,на входе одиночный контур с согласованием ёмкостными делителями... Нагрузка - резонансный контур. Напряжение смещения, и соответственно - ток коллектора стабилизированы диодами, что позволяет получить некоторую термокомпенсацию режима усилителя по постоянному току, и что весьма актуально при уличном применении. Выход усилителя согласован с кабелем снижения в широкой полосе частот при помощи П-образного аттенюатора.

В общем,ничего сверхмудрого. При отсуствии питания реле отключены и своими контактами включают "обход", при подаче питания - включают усилитель.

Конструктивно МШУ собран в небольшом корпусе с герметизированными крышками, в котором расположены блок усилителя и реле для коммутации. Особых требований к конструктиву нет.

Настройка сводится к настройке входного и выходного контуров на среднюю частоту диапазона. Полоса пропускания усилителя - примерно 2Мгц,так что вполне подойдёт настройка на 145Мгц. Ток покоя транзистора выставляется в пределах 30-50мА. Данные деталей и катушек указаны на схеме. Все подстроечные конденсаторы - воздушные.

При испытаниях МШУ показал следующие результаты - коэффициент шума на частоте 145Мгц составлял 1.5дб с 2SC1426 и 2.5дб с КТ939А при общем усилении 18 дб. Динамика оценивалась субъективно,на слух,но впечатления очень положительные. Интермодуляционные помехи отсуствовали полностью несмотря на находящийся рядом телецентр. С этим МШУ удалось принять с достаточным уровнем сигналы маяков, которые без усилителя не были слышны вообще.

73 de UA1ZH
