Вниманию почтенной публики предлагается простой и универсальный измерительный прибор класса "показометр". Очень часто при наладке аппаратуры возникает необходимость контроля наличия ВЧ сигналов без необходимости точных замеров параметров. Ну, разве что, надо бывает отследить изменения уровня больше/меньше… Для этих целей я собрал совсем несложный приборчик,который сочетает в себе функции ВЧ эквивалента, измерителя мощности ВЧ, индикатора напряжённости поля и ВЧ вольтметра. Несмотря на чрезвычайную простоту,этот приборчик, тем не менее, значительно упрощает мне жизнь. Преимущественно я его использую при ремонте СВ радиостанций.

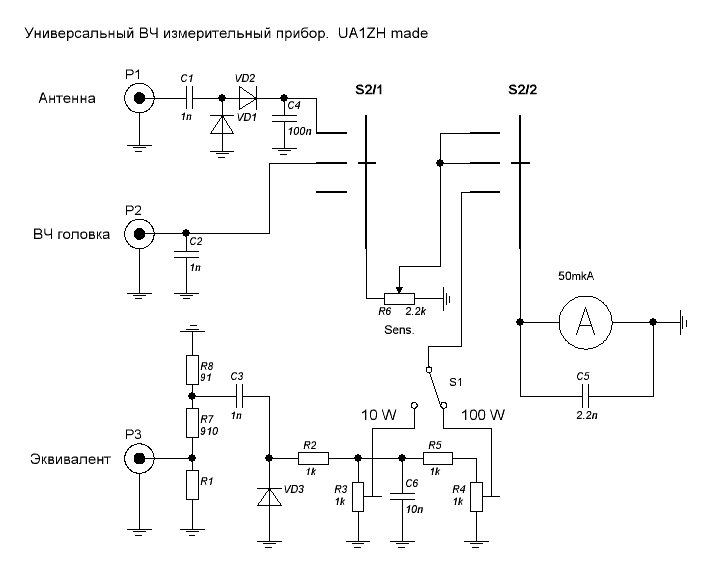

Вот его схема...

Основа измерителя мощности - ВЧ эквивалент. (R1) Он собран из девятнадцати штук резисторов МЛТ-2 по 1КОм каждый и двух резисторов, образующих делитель напряжения, с которого снимается ВЧ напряжение для работы детектора.

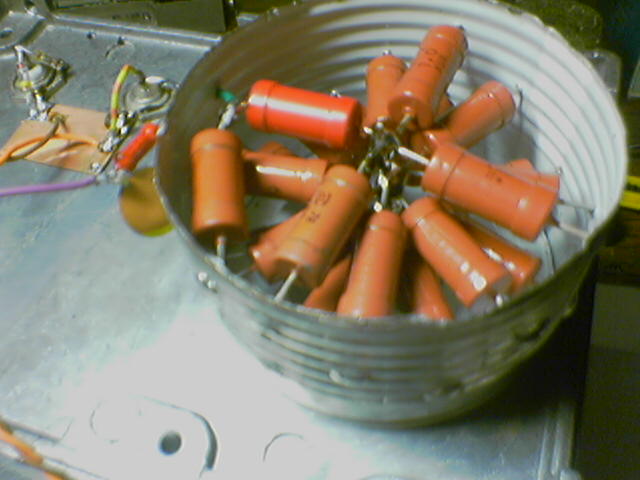

Конструкция его ясна из рисунка: за основу взята жестяная консервная банка, в центре донышка просверлено отверстие и туда вкручен разъём СР50. Резисторы равномерно распределены по окружности банки в три слоя. Такая конструкция оказалась на удивление высокочастотной - КСВ=1 сохраняется вплоть до частот порядка 400Мгц.

При подаче на разъём "Эквивалент" ВЧ мощности от передатчика радиостанции начинает работать детектор напряжения на диоде VD3, выпрямленное напряжение поступает на подстроечные резисторы R3 и R4,которыми устанавливаются пределы измерения. Тумблером S1 можно выбрать предел 10 или 100 ватт. Затем напряжение поступает на измерительный прибор через контакты переключателя S2/2. (При нахождении переключателя рода работ S2 в нижнем по схеме положении).

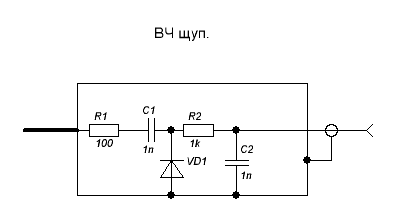

В среднем положении переключателя прибор выполняет функции ВЧ вольтметра с выносной детекторной головкой. Схема щупа приведена ниже. В этом случае напряжение продетектированного головкой ВЧ сигнала поступает с разъёма Р2 на регулятор чувствительности R6 и затем - непосредственно на измерительный прибор.

Выносной щуп соединяется с разъёмом Р2 тонким экранированным проводом.

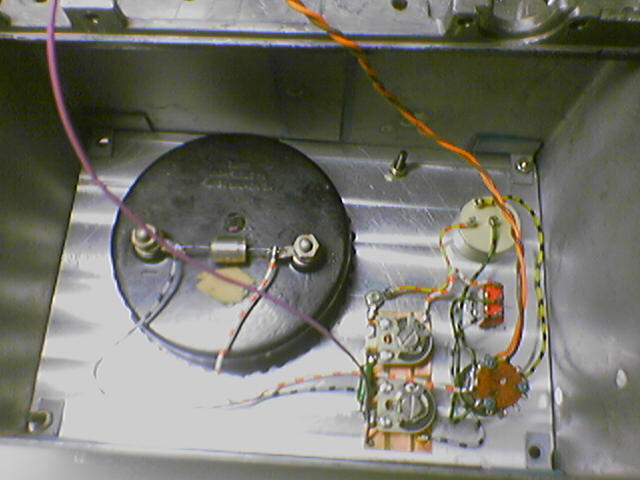

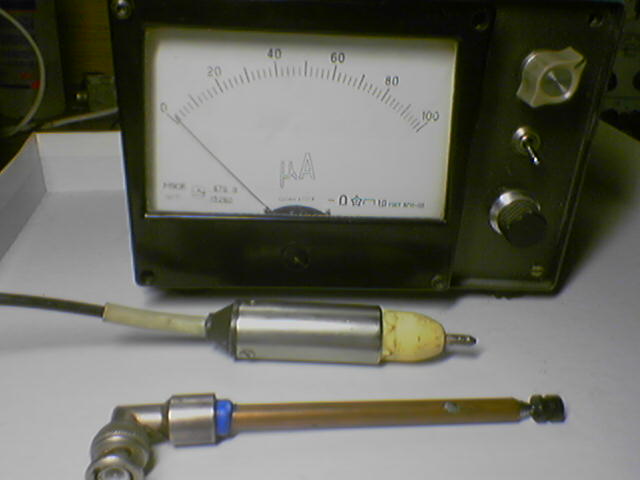

В верхнем по схеме положении переключателя S2 прибор выполняет функции индикатора поля. При подключении к разъёму Р1 какой-либо антенны,диоды VD1 и VD2 детектируют наведённое в антенне ВЧ напряжение и выпрямленное напряжение через регулятор чувствительности поступает на измерительную головку. Чувствительность индикатора поля довольно высока - 10мВт LPD радиостанция "загибает стрелку" с расстояния в метр-полтора. Верхний диапазон частот как индикатора поля,так и ВЧ щупа зависит от типа применённых детекторных диодов и при использовании ГД508 составляет более 2ГГц. Во всяком случае DECTовский телефон отклоняет стрелку почти на полную шкалу. Прибор размещён в подходящем по размерам металлическом корпусе. Конструкция и размещение элементов ясны из фото.

Диоды детектора поля распаяны прямо на коаксиальном разъёме. Никаких особых требований к монтажу (кроме эквивалента) нет. Детали - любые. Диоды - ГД-507/508. Можно применить старые Д18 или Д311. Блокировочные конденсаторы - лучше всего smd. Головка стрелочного измерительного прибора - на 50мкА, с большой шкалой для удобства пользования индикатором поля.

Шкала измерителя мощности ВЧ получается нелинейной. Особенно на пределе 100 ватт. При наличии желания и некоторых художественных способностей можно перерисовать шкалу прибора и получить дополнительное удобство при измерении мощности, а можно составить таблицу соответствия показаний шкалы и реальной мощности, как это сделал я.

Всего самого!
