Иногда при подключении к блоку питания мощной нагрузки при помощи длинных соединительных проводов, например трансивера, радиолюбители сталкиваются с существенным падением напряжения на этих проводах, встроенных в них предохранителях, переходных сопротивлениях клемм блока питания и держателей предохранителей. Для компенсации этого падения давно существуют и применяются в лабораторных источниках питания схемные решения, которые в любительской аппаратуре почему-то я нигде не встречал. Идея проста - контроль выходного напряжения стабилизатора осуществляем не на выходных клеммах блока питания, а в точке подключения нагрузки.

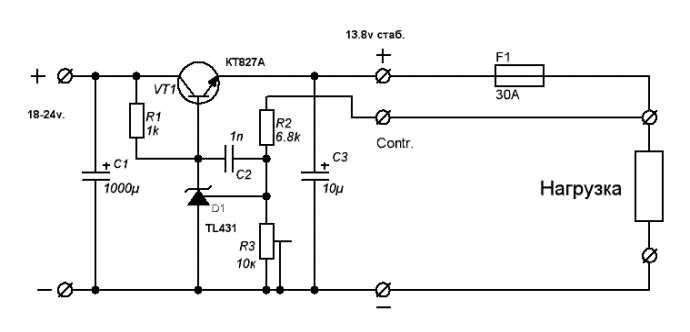

Вот таким образом:

Схема собственно стабилизатора изображена упрощённой. Подобный способ компенсации можно применить как с любым стабилизатором из опубликованных на этом сайте, так и с любым другим, имеющим регулирующий элемент в плюсовой цепи. В случае, если необходимости в компенсации падения напряжения на проводах нет, можно перемкнуть клеммы [+] и [Contr.] короткой толстой пермычкой. В этом случае нагрузка будет подключаться двумя проводами к клеммам [+] и [-].
