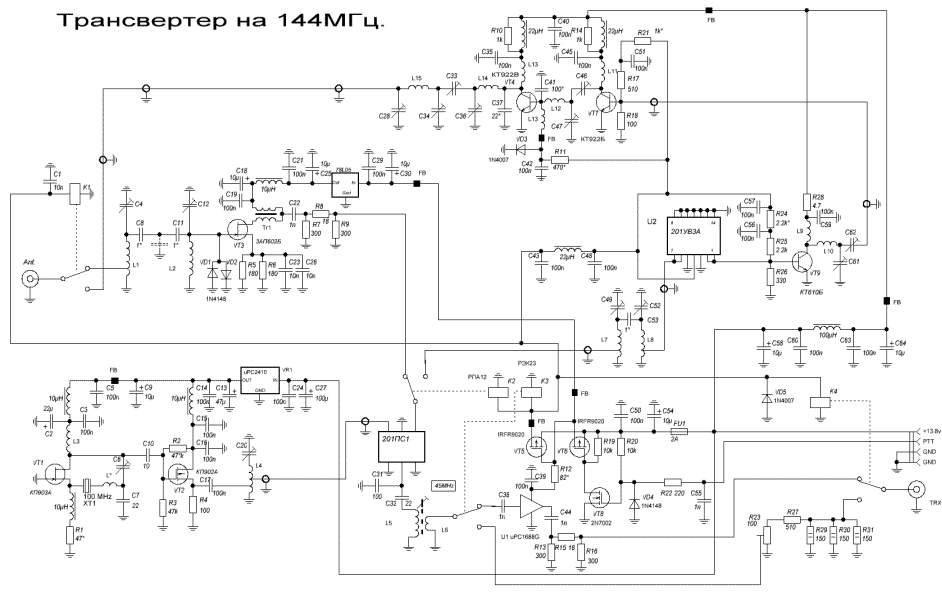

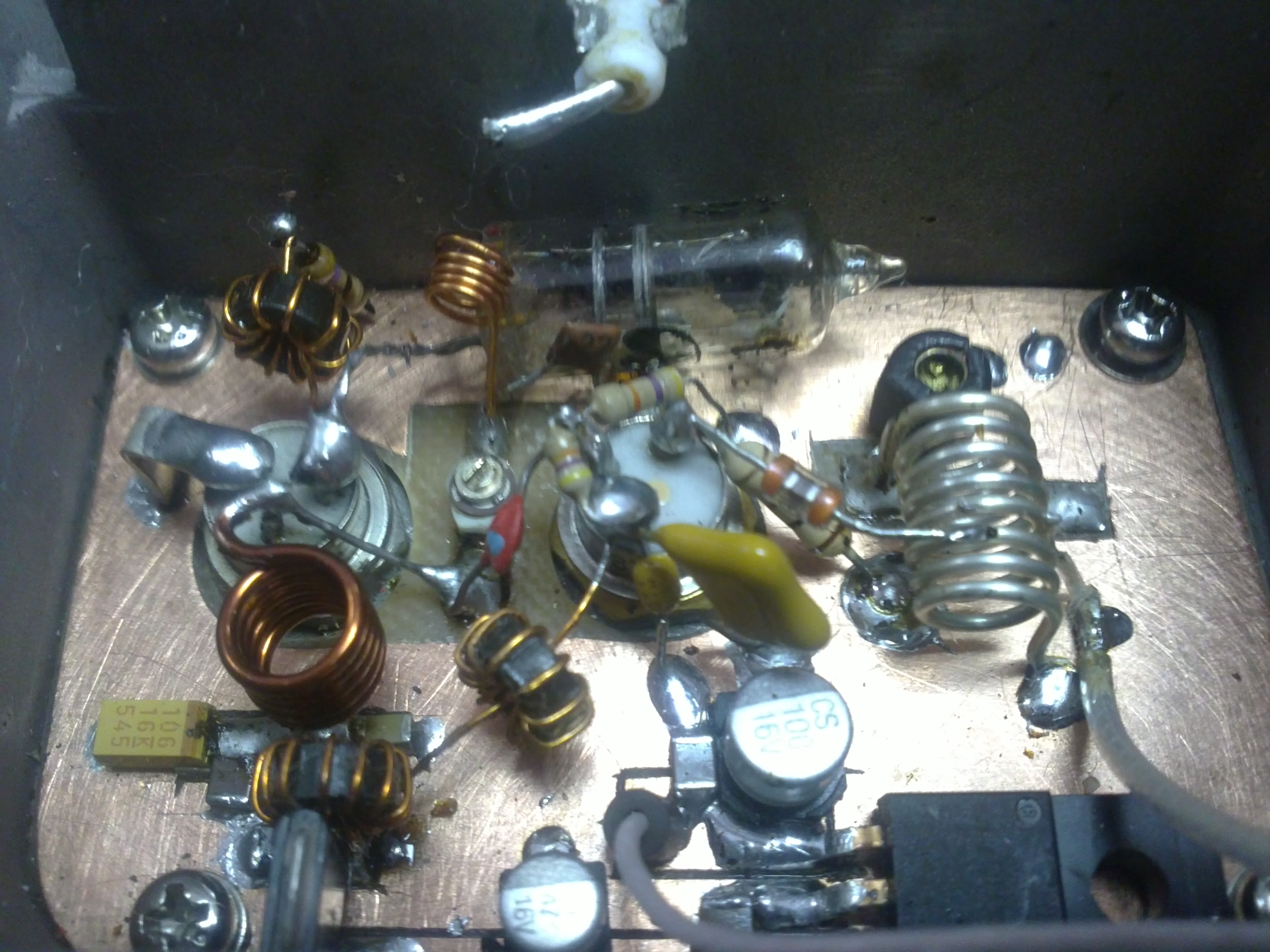

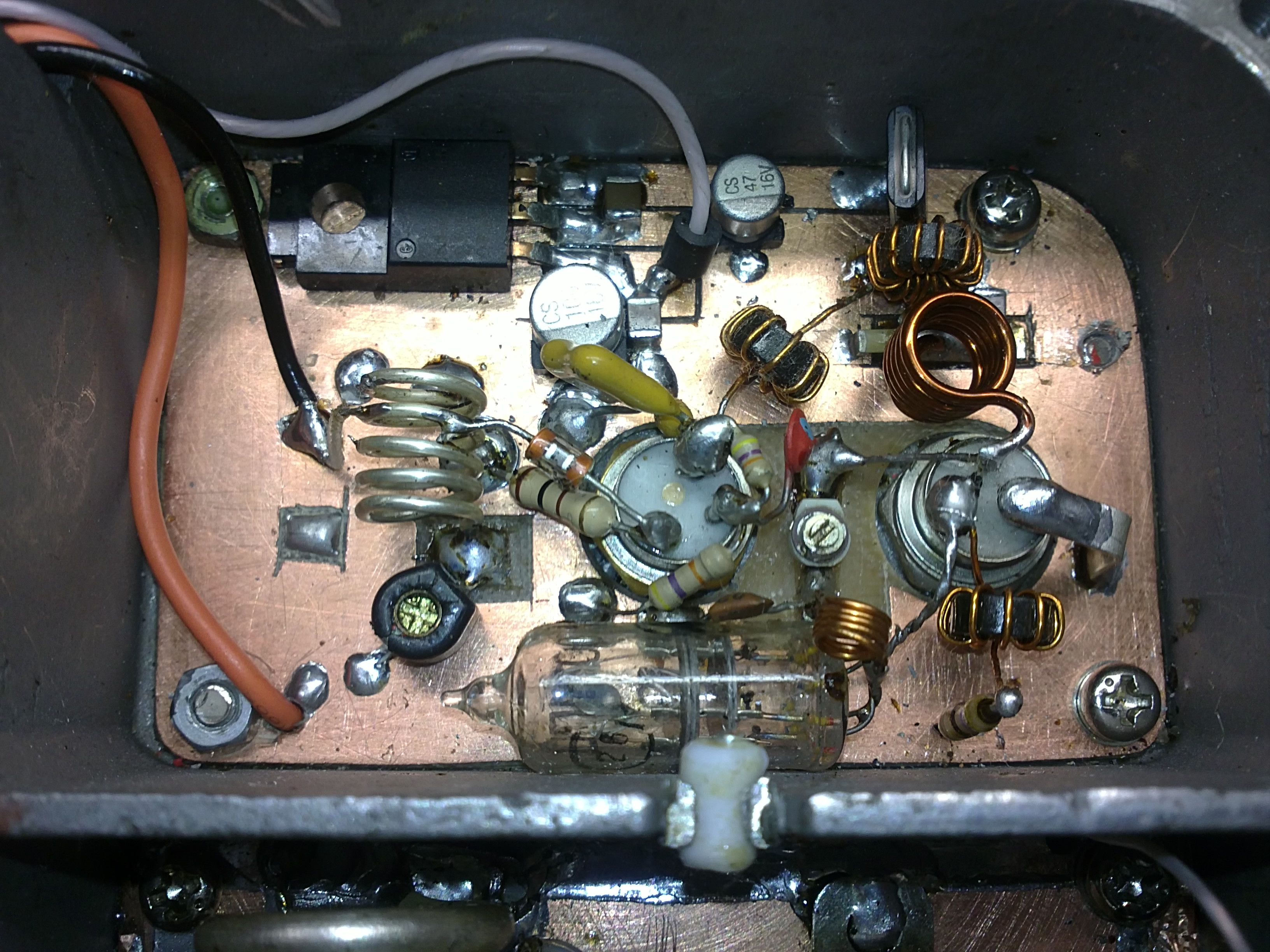

Для достижения низкого уровня фазовых шумов гетеродина необходимо применять схемы, позволяющие формировать сигнал непосредственно на рабочей частоте, без применения многокаскадных умножителей "а-ля Жутяев" и, желательно, на возможно более высоком уровне. Активный элемент должен быть малошумящим, выводы должны иметь гальваническое соединение с общим проводом для исключения низкочастотной модуляции сигнала шумами. Для этого идеально подошла схема на мощном полевом транзисторе КП903А, включённом с общим затвором. И хотя по паспорту диапазон рабочих частот КП903А ограничен 60МГц, реально он прекрасно работает не только в гереродине, но и в резонансном усилителе с ОЗ на частоте 144МГц.  Гетеродин работает на частоте 100МГц, которая определяется кварцем, при этом трансивер должен перекрывать диапазон частот 44-46МГц. Все современные трансиверы это делают, при этом очень удобно вести отсчёт по шкале, прибавляя в уме единичку... Буферный каскад выполнен на VT2, также мощном полевом транзисторе, но с изолированным затвором - КП902А, включённом по схеме истокового повторителя, с выхода которого сигнал поступает на отвод контура L4C20, с другого отвода - выход на смеситель. Контур обеспечивает согласование гетеродина со смесителем, а также удобство изменения (подбора) выходного напряжения гетеродина для обеспечения наилучшего режима работы смесителя путём изменения подключения отвода к контуру.

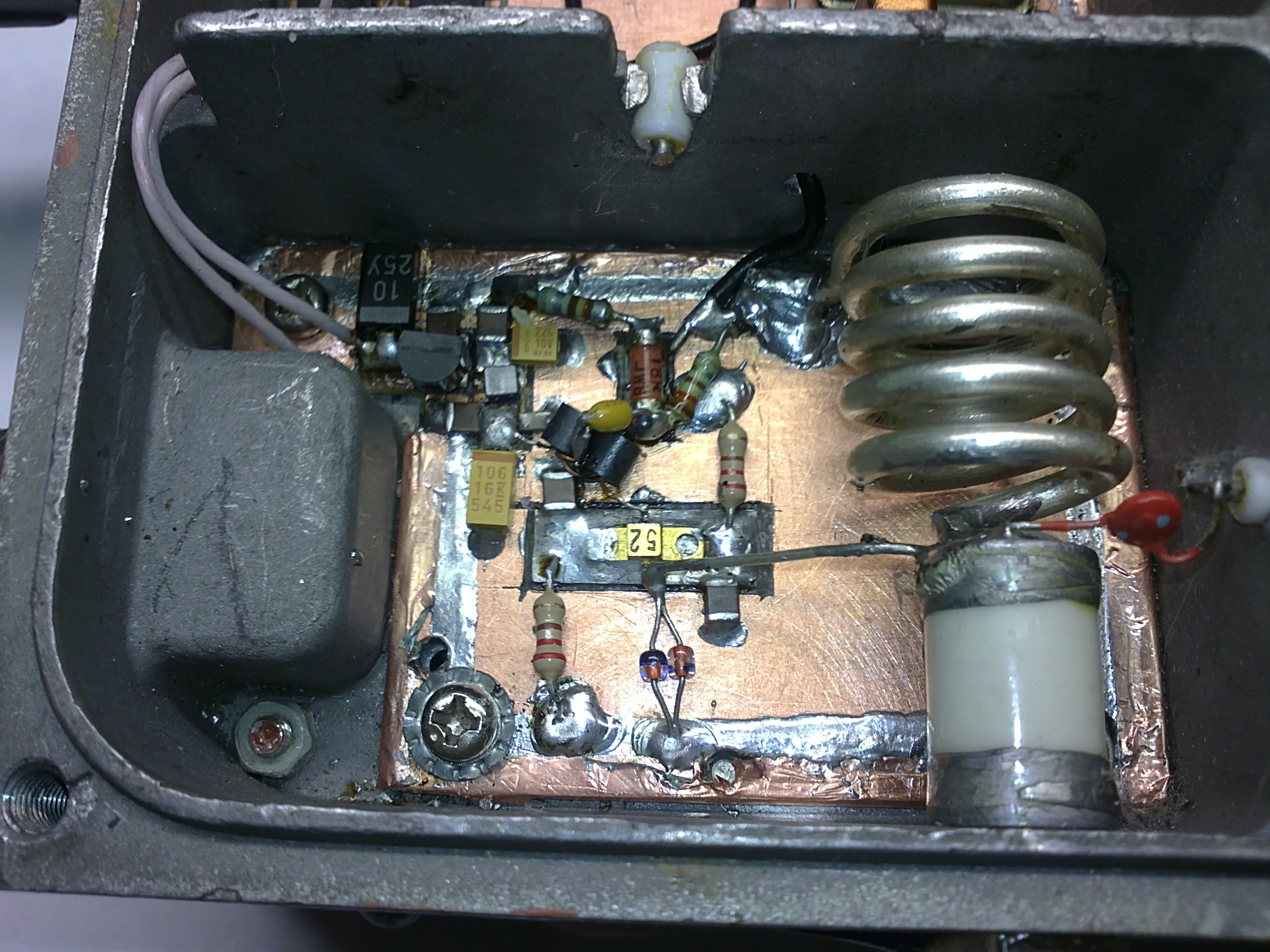

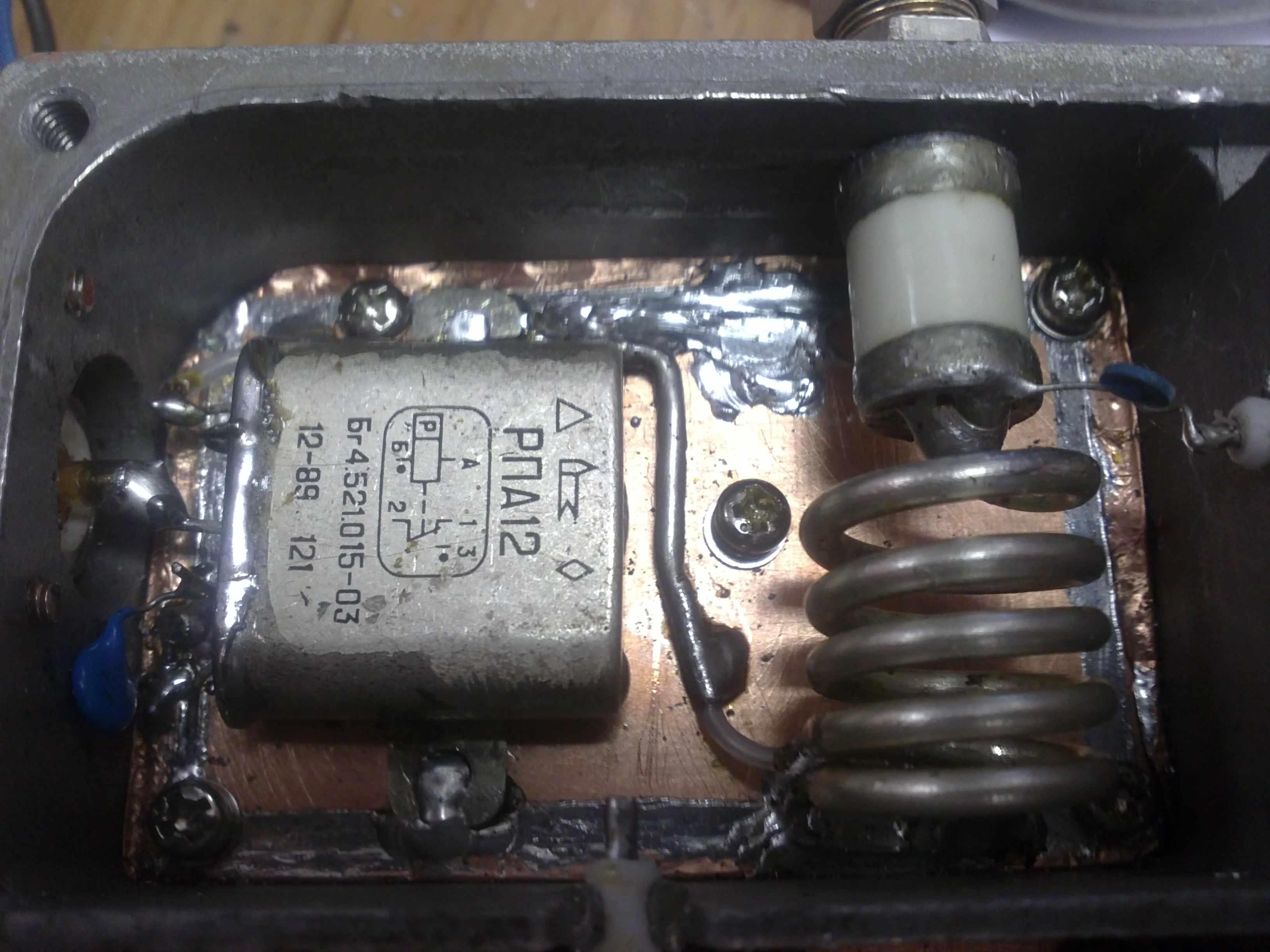

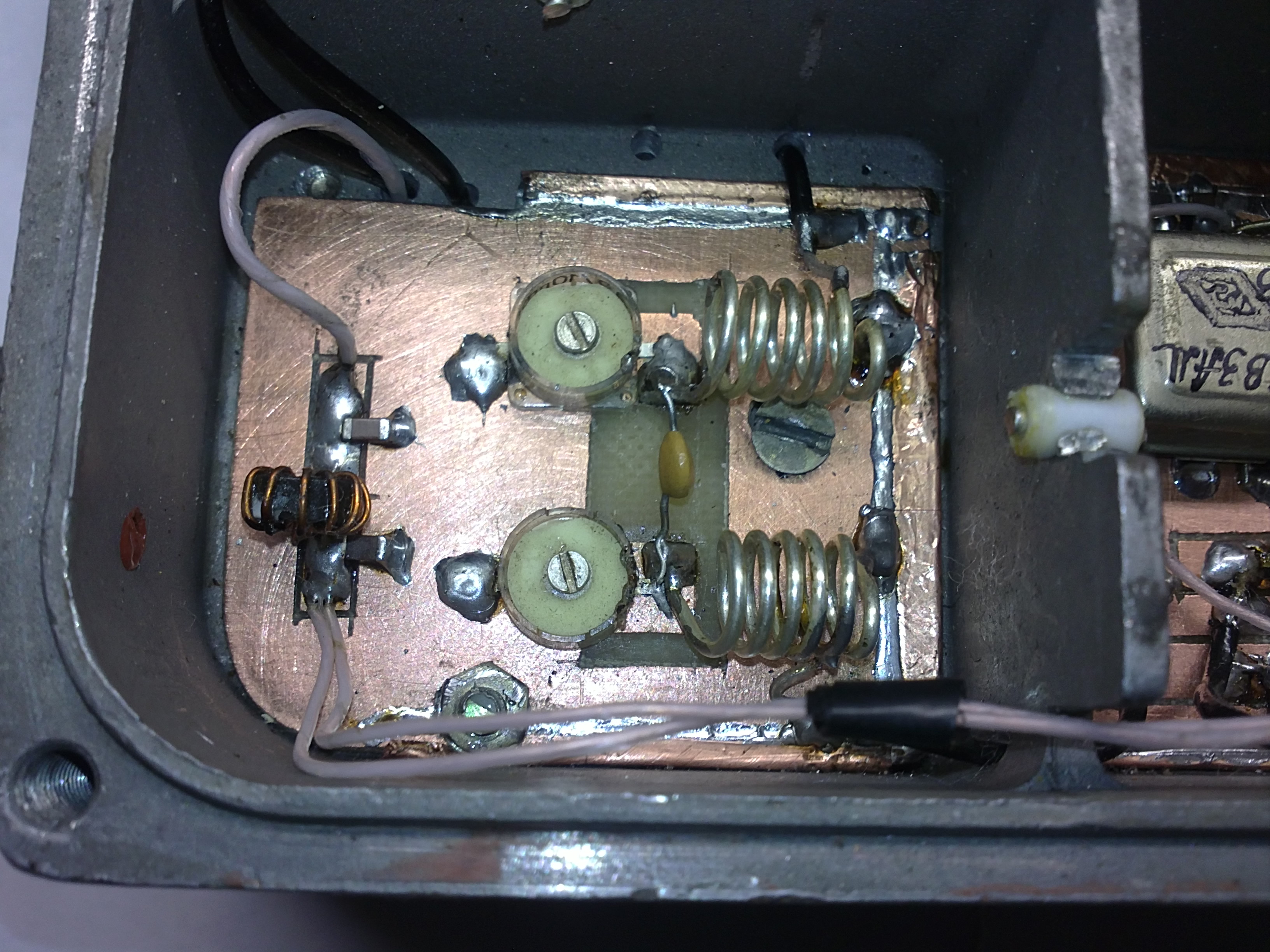

При приёме входной сигнал через антенное гнездо и нормальнозамкнутые контакты антенного реле поступает на двухконтурный входной диапазонный фильтр, затем на УВЧ. Первоначально УВЧ планировался на транзисторах 3АП602, но они чрезвычайно плохо зарекомендовали себя в плане надёжности - мрут от малейшего чиха даже при наличии защитных диодов в цепи затвора, а если не мрут, то начинают шуметь, как паровоз... Затем поставил туда транзистор неизвестного типа, скорее всего MGF-1802, который стоял во входных цепях спутниковой системы связи диапазона 14ГГц - и все проблемы отпали... Кроме надёжности, возросло усиление и снизились шумы... NEC рулит...
Нагрузка УВЧ - широкополосный трансформатор на миниатюрном "бинокле", выход согласован со смесителем при помощи аттенюатора с затуханием 3дб.

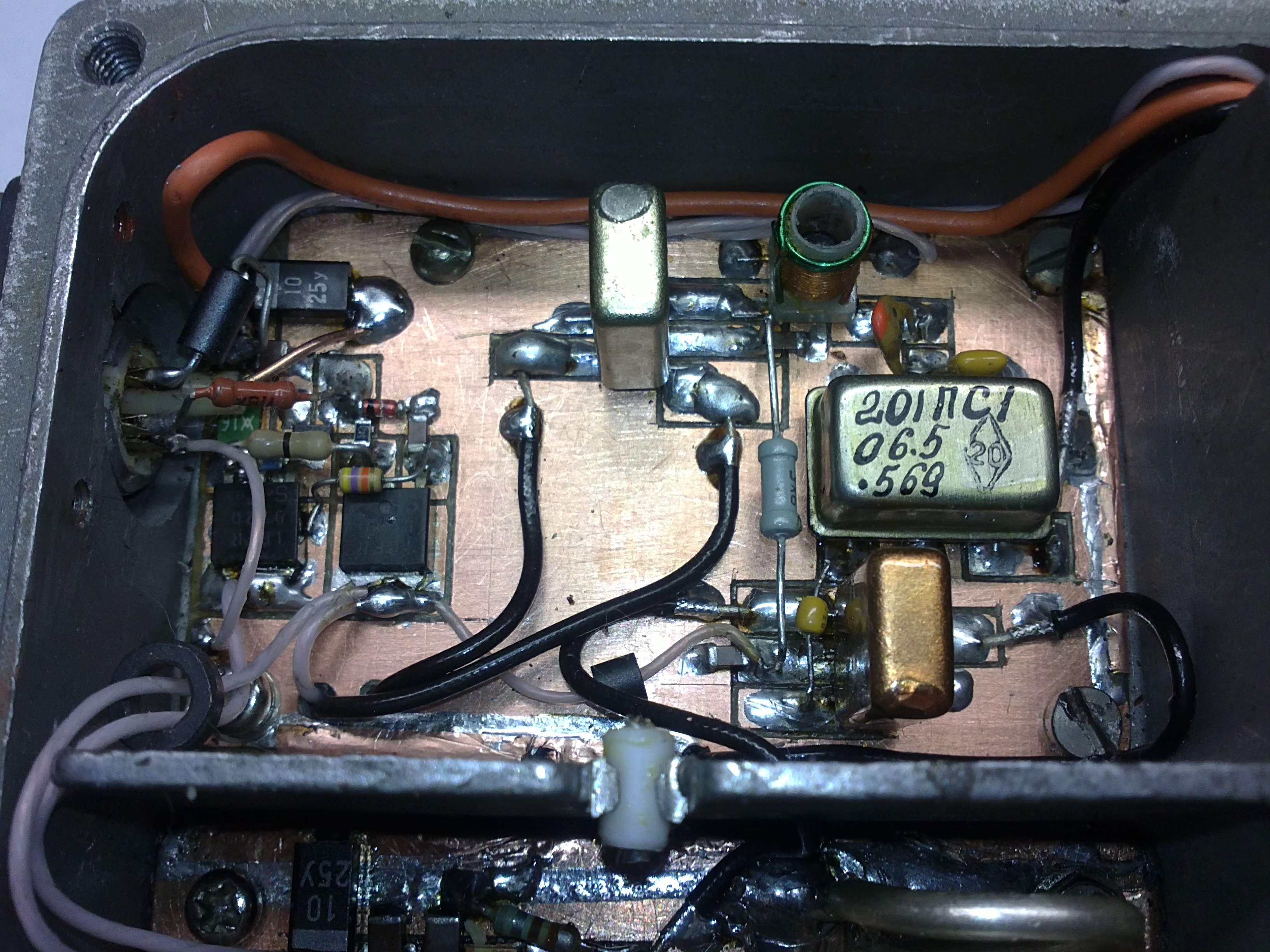

Сигнал ПЧ со смесителя через контур С31С32L5 поступает на вход дополнительного усилителя, выполненного на MMIC U1 с усилением порядка 12дб, выход при помощи 3дб аттенюатора согласован со входом трансивера.

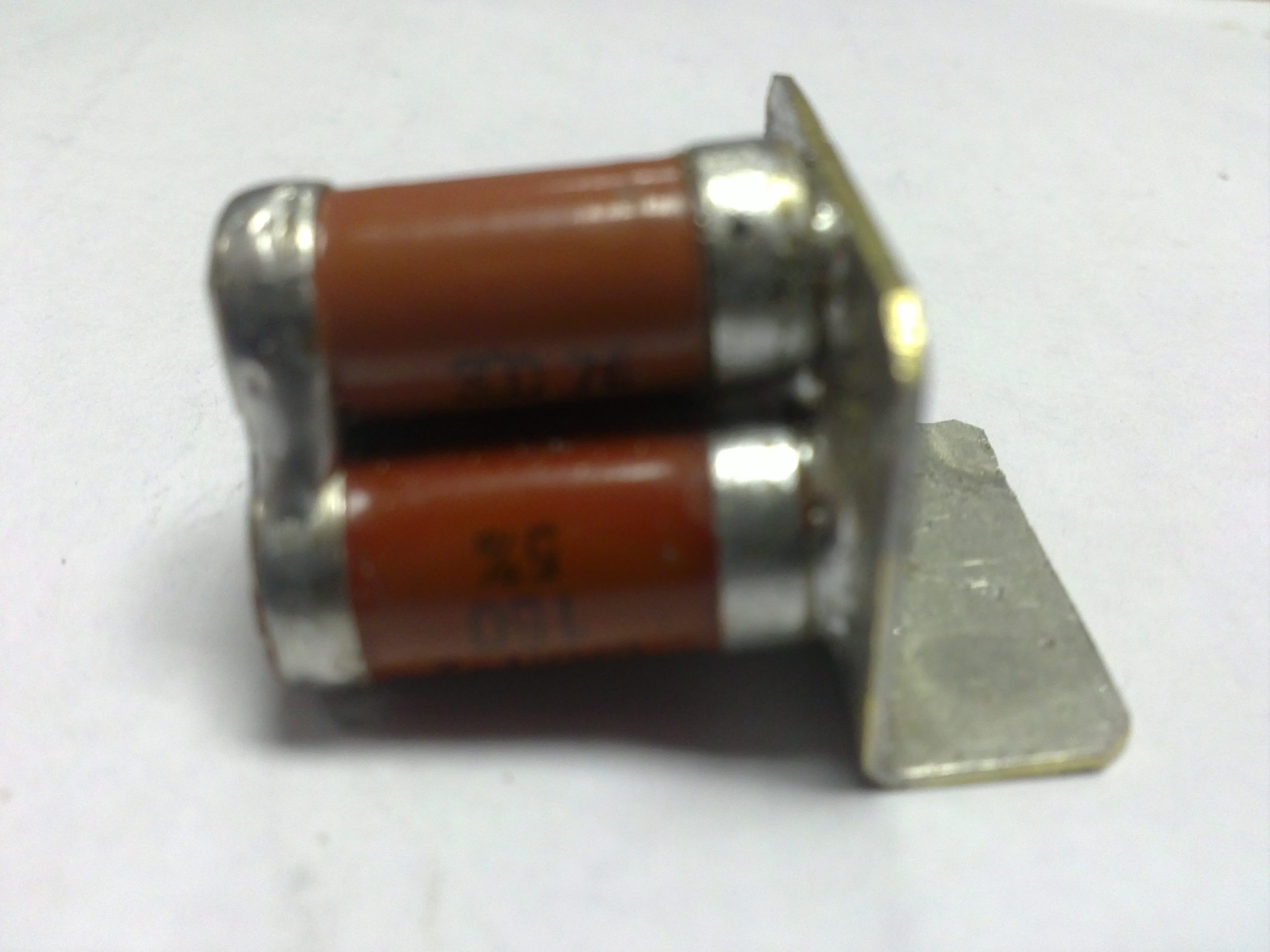

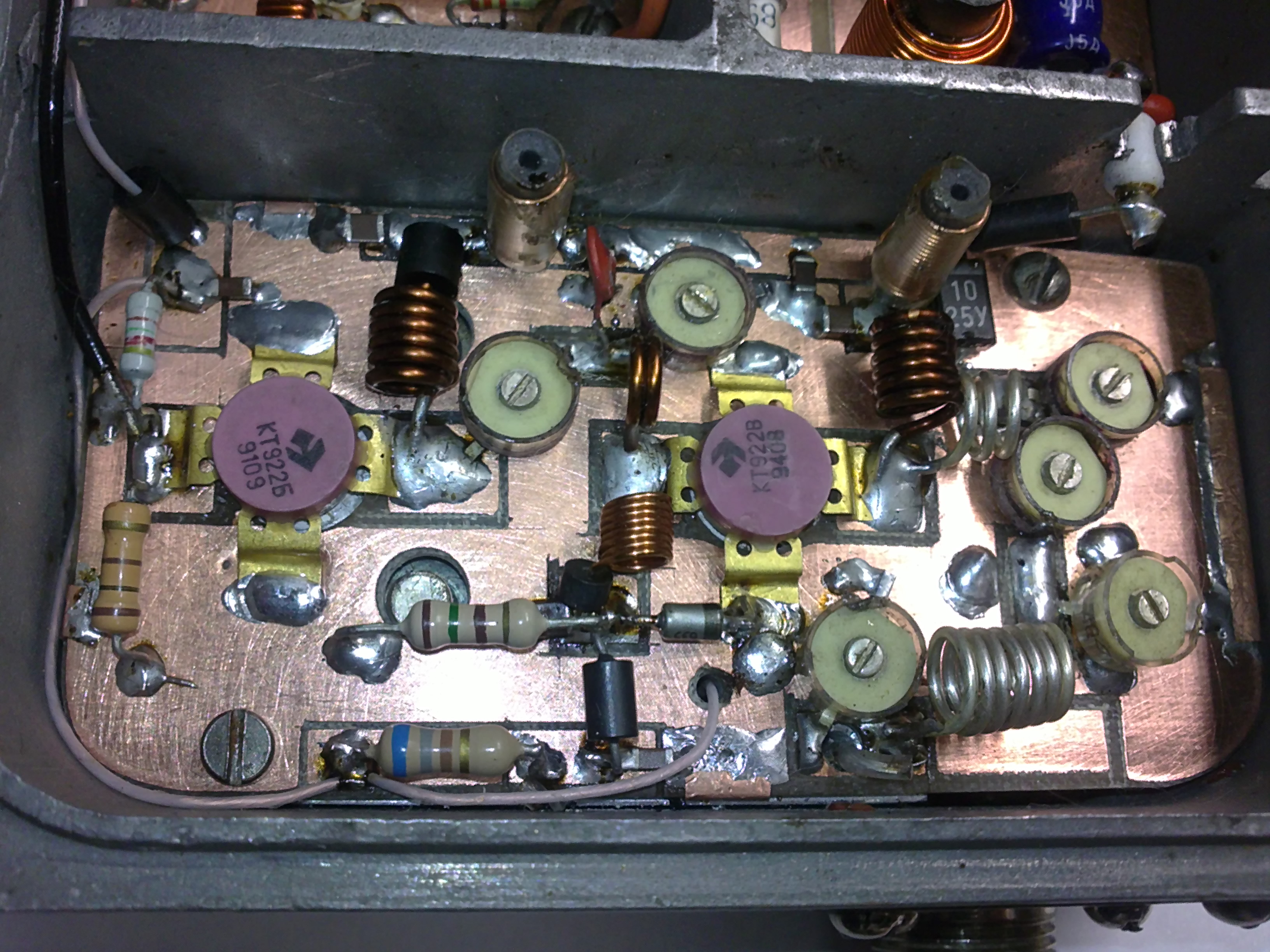

В режиме передачи входной сигнал с трансивера с частотами 44-46МГц поступает на встроенный 50 Омный эквивалент. Это сделано для того, чтобы исключить необходимость внесения изменений в основной трансивер с целью понижения мощности до требуемой величины. В большинстве аппаратов минимальная мощность, устанавливаемая с передней панели, составляет 5 ватт и именно на такую мощность и рассчитан эквивалент.  Часть напряжения, развиваемого на эквиваленте поступает на смеситель, с него  - на диапазонный полосовой фильтр на катушка L7 и L8, далее на линейный усилитель мощности. Первый каскад УМ выполнен на специализированной гибридной микросхеме U2, далее - трёхкаскадный усилитель на транзисторах VT9,VT7,VT4,выполненный по совершенно классической схеме.

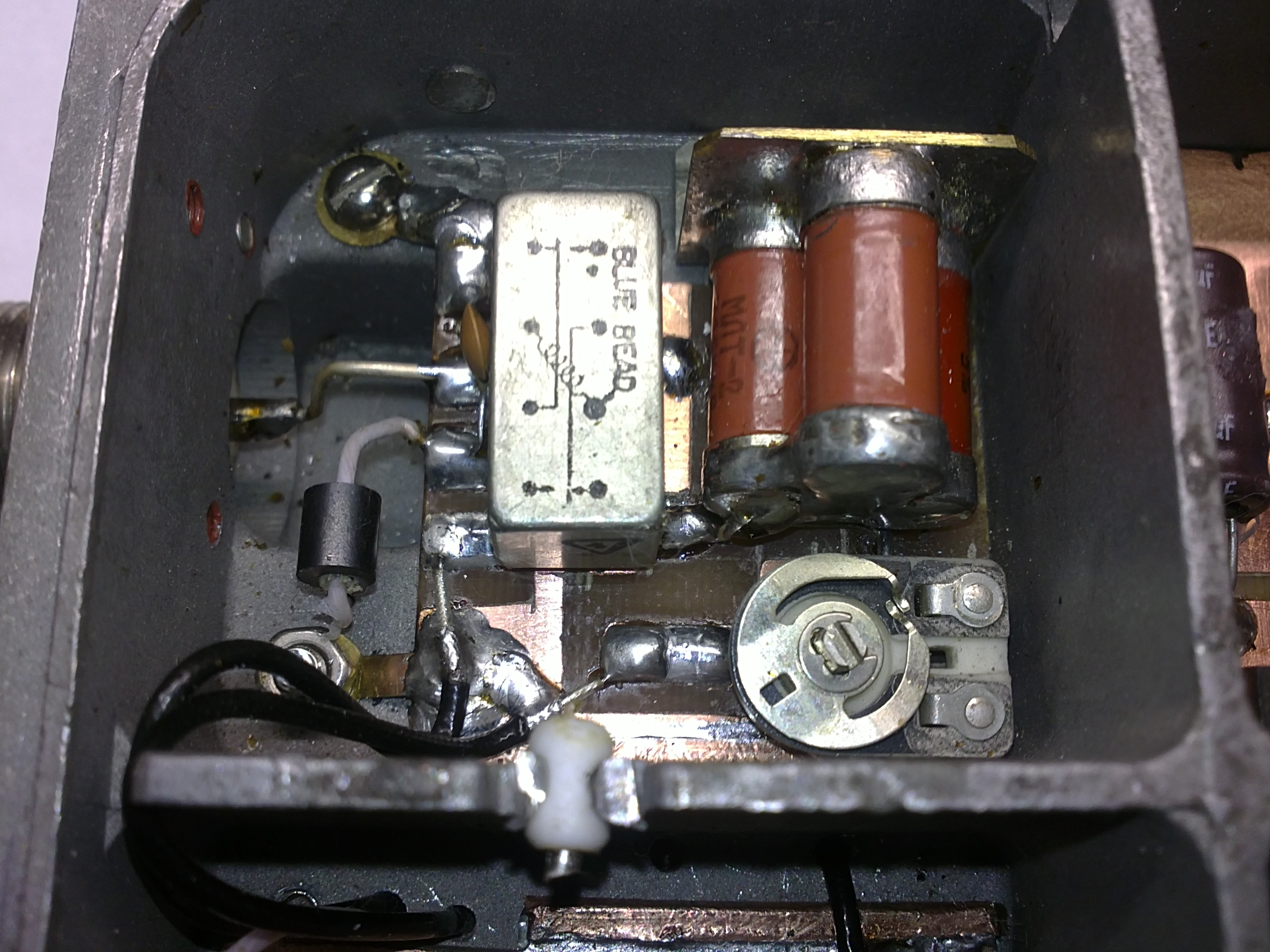

Переключение RX/TX осуществляется простейшей схемой на транзисторах VT5,VT6,VT8, непосредственная коммутация ВЧ цепей осушествляется при помощи контактов реле.

Впечатления: Самые положительные. :) Конвертер сравнивался со всеми имеющимися у меня аппаратами на УКВ. Субъективно при приёме на конвертер+FT950 самые слабые сигналы выглядят чище и "прозрачнее", несмотря на расположенный в непосредственной близости телецентр, приём интермодулированных сигналов отсуствовал полностью. Даже просто шум эфира какой-то другой - естественный, что ли... Особенно красиво всё это выглядит при установке трансвертера вверху, возле антенны. На передачу работает надёжно, даже при длительной работе FM.

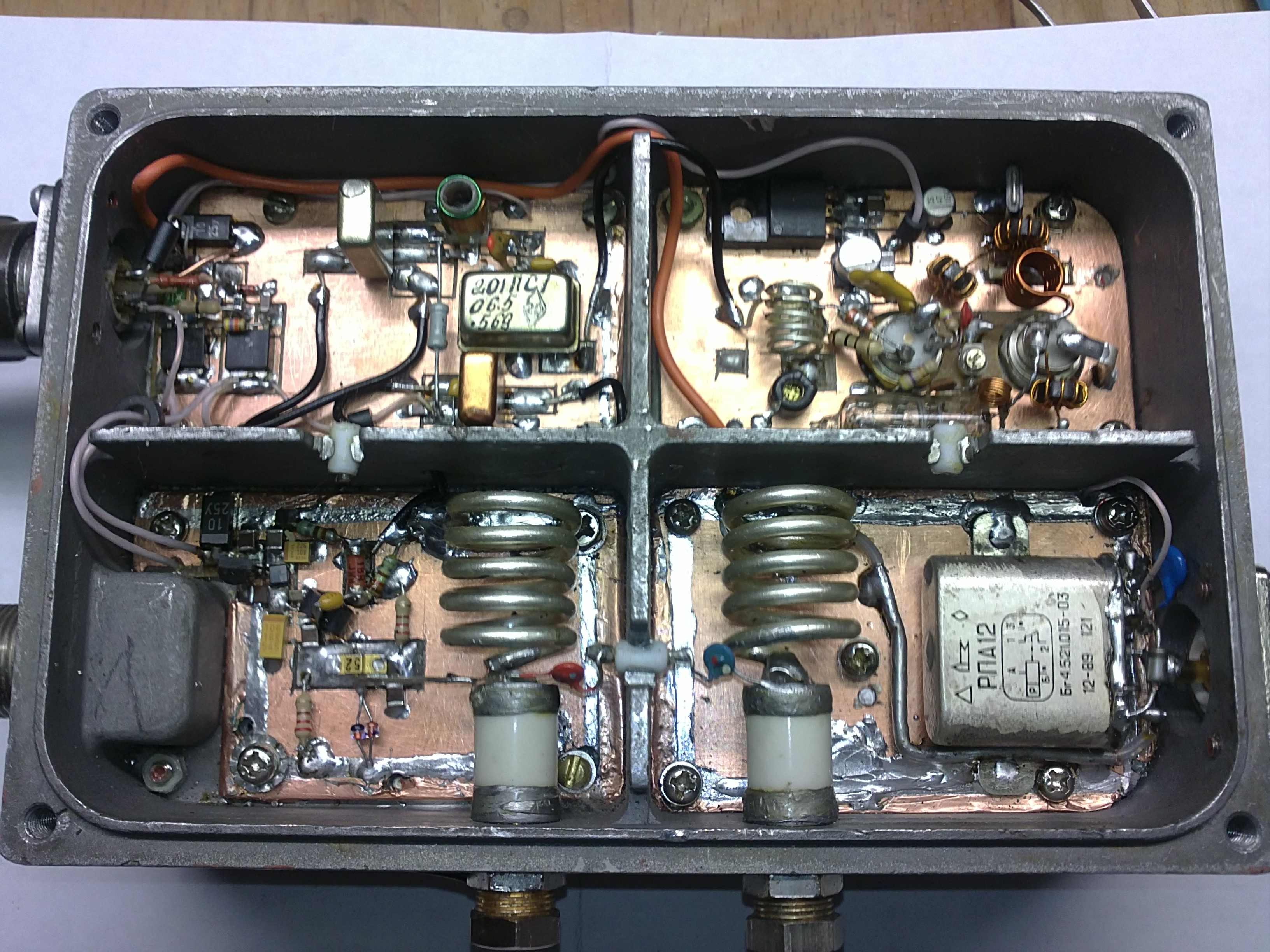

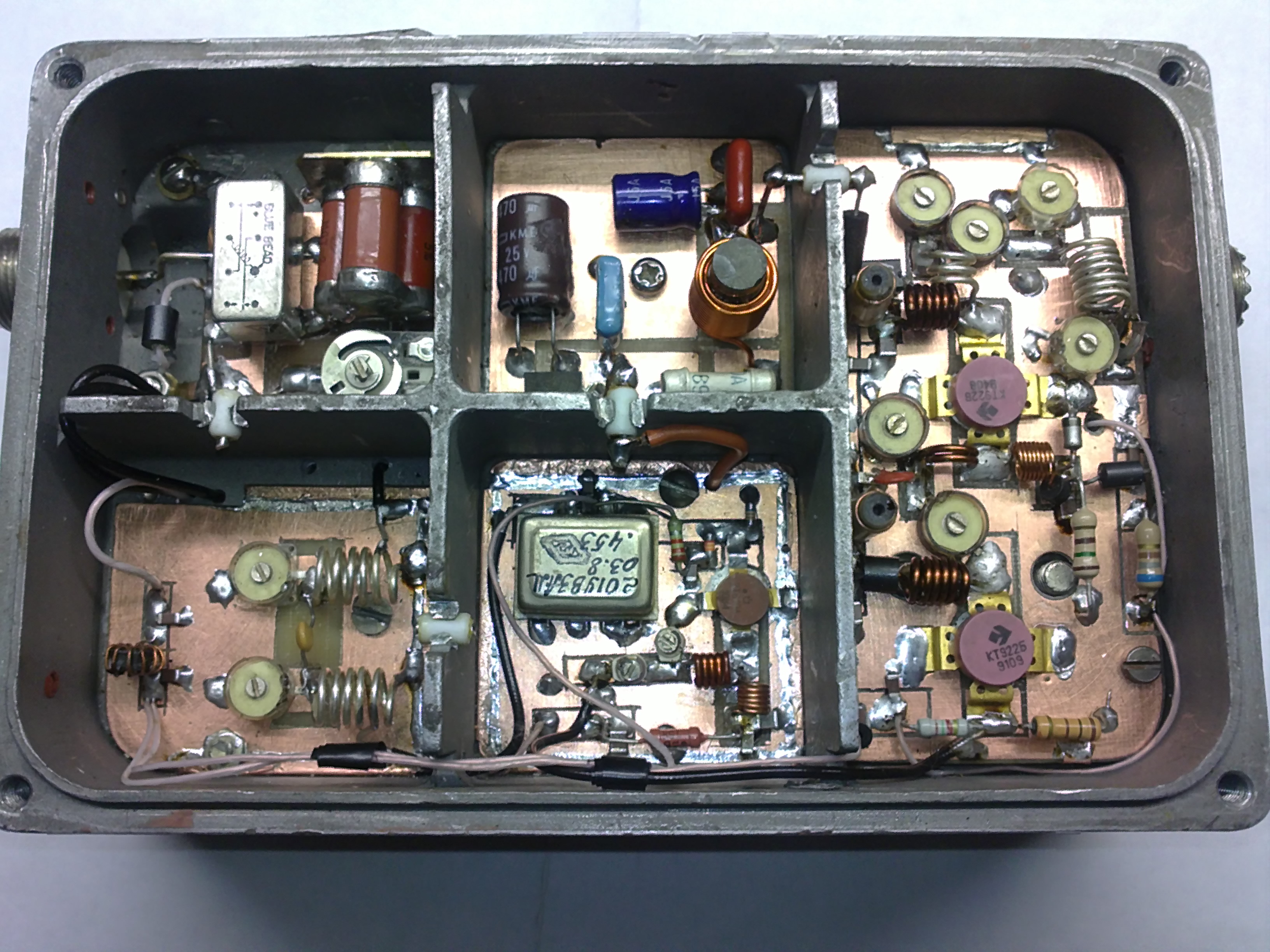

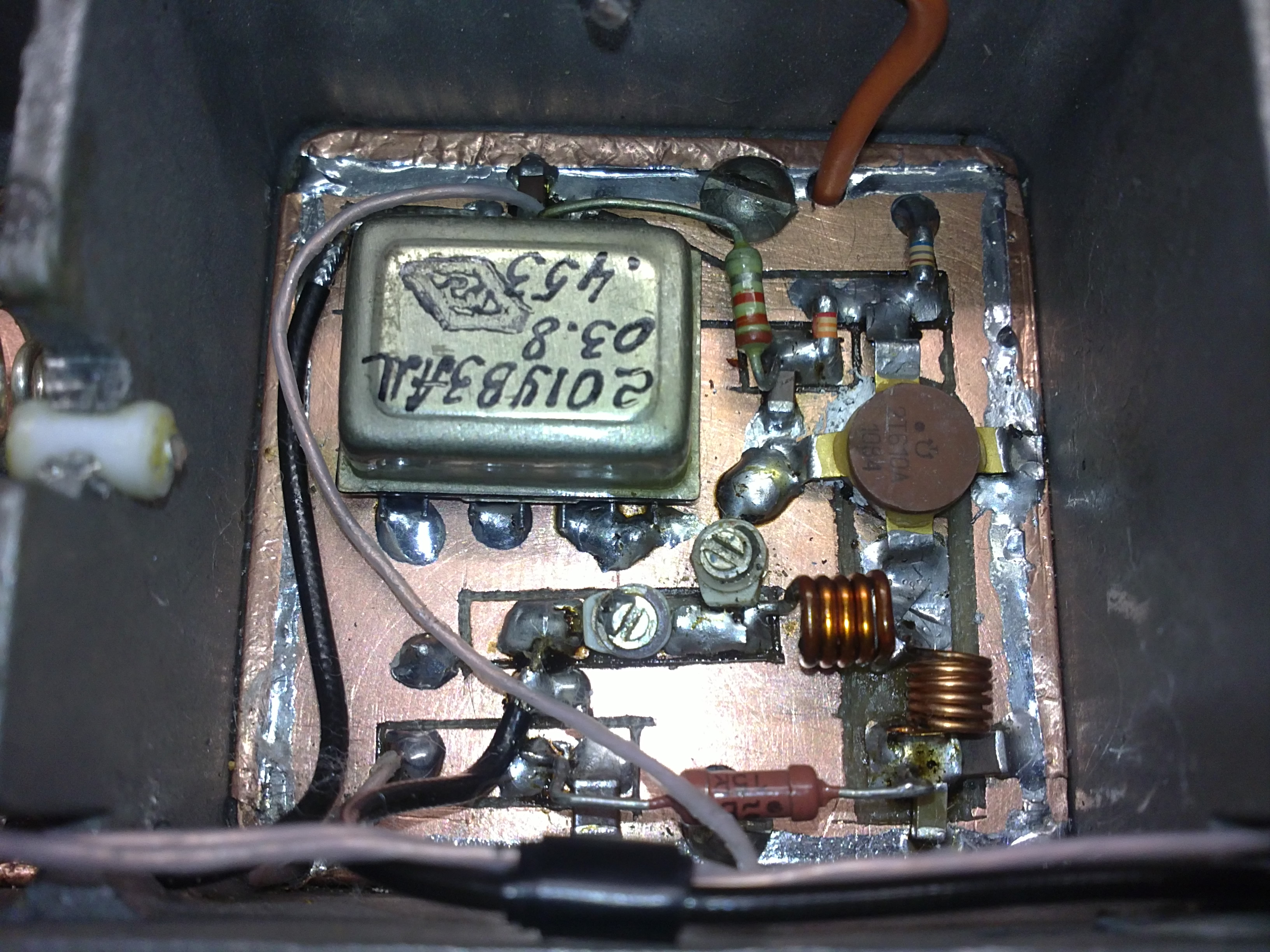

Конструкция в картинках.
