Уже давно никто не делает самостоятельно цифровые индикаторы тока и напряжения. Ну разве что из академического интереса. Да и в самом деле - сто рублей максимум стоит готовое устройство, гораздо дешевле, чем даже комплект деталей для него... И пока слуги народа не перекрыли полностью возможность приобретения мелочевки в Китае, надо их применять. Но встроенный в индикатор токовый шунт имеется возможность применять только при измерении малых токов, до 10А, да и при 10А он нагревается так, что отпаивается из платы. Поэтому для бОльших токов нужен уже внешний шунт. А хороший шунт на такие токи нынче в дефиците, да и места подчас занимает много. Поэтому мною была обкатана схема безшунтового включения амперметра. С вольтметром же обычно проблем не возникает.

  Принципиальная схема.

Работу схемы продемонстрирую на примере изготовленного мною мощного блока питания на напряжение 27в. и с током до 50А. Этот блок используется для работы совместно с мощными УКВ транзисторными усилителями мощности. http://r1zh.ru/pa_2m_300w/pa_2m_300w.htm

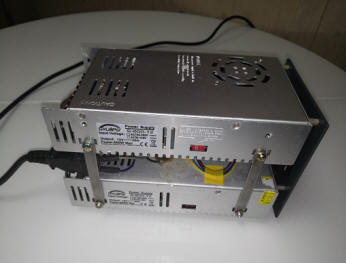

Для блока питания были выбраны два импульсника S-600-12. (600 ватт, 12 вольт, 50 ампер), соединённые последовательно.  Почему не один на киловатт, а два? Потому как вдвое дешевле. И ещё потому, что можно снимать 12в. (точнее - 13.5) с одного из блоков при необходимости. А можно их и запараллелить через диоды - будет 12в. 100А.

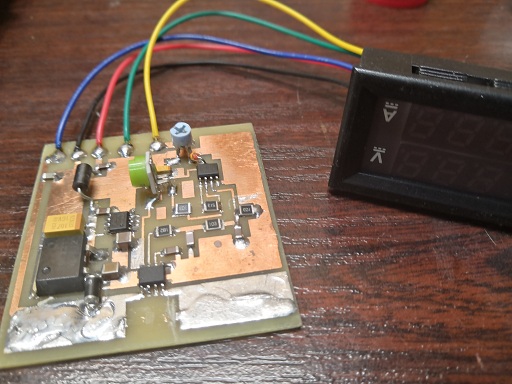

Отказавшись от шунта, появилась возможность включить измеритель в любую точку цепи, а не только в минусовую. В качестве датчика тока используется популярная микросхема ACS712T. Работу её я уже описывал здесь: http://r1zh.ru/pp_3/pp3.htm  Выходное напряжение её зависит от протекающего через неё тока. Для того, чтобы её "разгрузить" по току, через неё проходит только часть общего тока, но этого более чем достаточно для получения широких пределов индикации. Далее при помощи простой схемы на ОУ, выходное напряжение приводится к уровню 0, при отсуствии тока... В схему также введены два стабилизатора напряжения, U2 - на 12 в, для питания собственно индикатора, и U1 - для питания предлагаемой схемы. Цепи, относящиеся к 220в, на схеме не показаны - там всё просто: два БП впараллель, сетевой клавишный выключатель от древнего компа и разъём под стандартный сетевой шнур.

       Детали, наладка и конструктив..

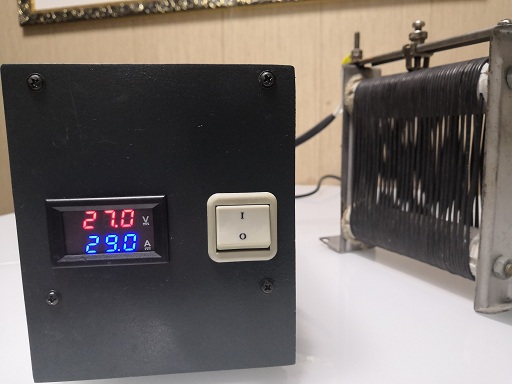

Типы и номиналы элементов есть на принципиальной схеме. Диоды - любые кремниевые, на ток 1А, например 1N4148.  Конструктив виден на прилагаемых ниже фото. Выходные напряжения обоих БП установлены 13.5в штатным подстроечником. Наладка сводится к установке "нуля" показаний индикатора тока при помощи резистора R1 и затем - установка показаний индикатора по образцовому прибору при помощи R4. Сразу хочу отметить, что индикаторы тока на максимальный ток 50 или 100А, заметно врут при токах ниже 10А. Это, кстати, написано и в документации на индикаторы, поэтому калибровать индикатор следует при токе 20-30А. И ни в коем случае не следует рассматривать данный индикатор как точный измерительный прибор. Индикаторы с предельныи током 50А, которые я применял, при токах ниже 10А имеют погрешность порядка 10%, при токе менее 5А - 20%, при токе 20-30А - заметно лучше 5%. На последнем фото - момент испытаний БП: выход нагружен реостатом, общее сопротивление реостата 2.2 Ом, движок стоит чуть меньше, чем посередине. На индикаторе - 29А, что соответствует истине.

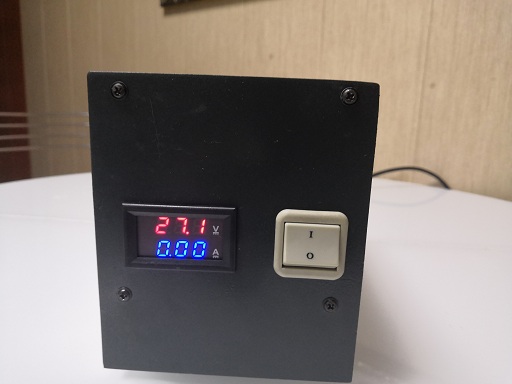

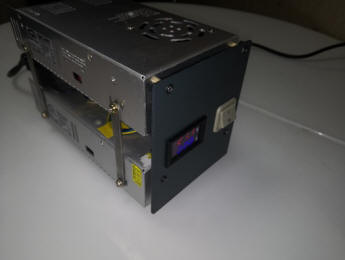

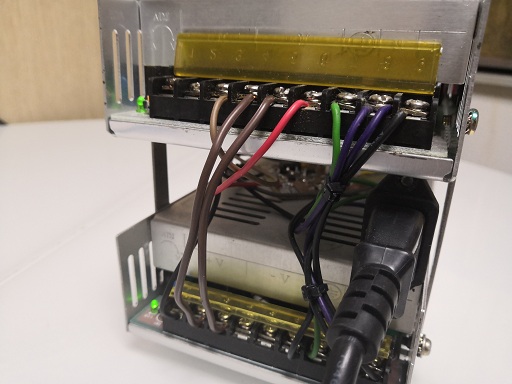

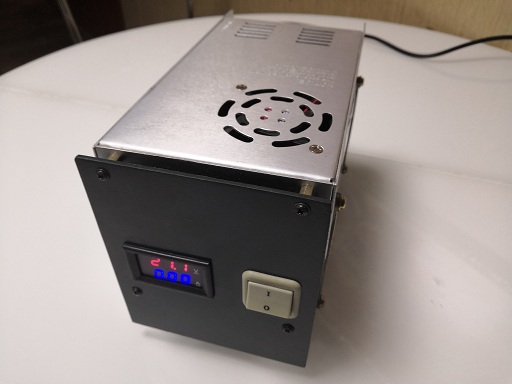

Фото конструкции.
