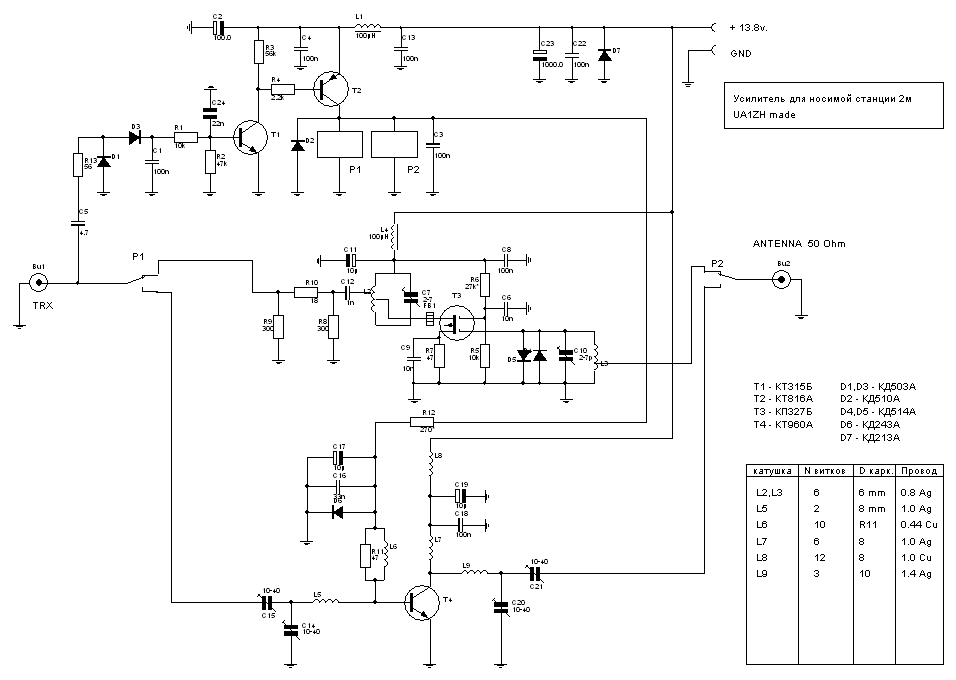

Ниже приводится описание двух конструкций УКВ (145МГц) усилителей. Первая предназаначена,в основном,для работы совместно с переносными FM радиостанциями и позволяет несколько улучшить эксплуатационные характеристики этих станций при стационарном и автомобильном использовании.
Усилитель имеет в своём составе приёмный предусилитель с резонансными входом и выходом, что дополнительно повышает динамический диапазон аппарата за счёт более узкополосного входного фильтра. Низким ДД грешат абсолютно все переноски и подчас именно из-за этого их применение в стационарных условиях становится практически невозможным. С данным усилителем наблюдается снижение интермодуляционных помех при одновременном росте чувствительности. Приёмный усилитель собран по обычной схеме на двухзатворном полевике типа КП327,как наиболее недорогом и легко доставаемом. Лучшую чувствительность можно получить,применив в УВЧ транзисторы CR300 или BF998.
Усилитель передающего тракта собран на транзисторе T4 по самой классической схеме с резонансным способом согласования входа и выхода каскада. Усилитель линейный, так что в принципе конструкция может быть использована и при стационарной работе с трансвертером (типа жутяевского) или другим устройством двухметрового диапазона с выходной мощностью 5-10 ватт. Для стабилизации тока покоя применён стабилизатор напряжения базы на диоде D6. Переключение устройства в режим передачи применяется схема управления реле на транзисторах Т1 и Т2. При практическом использовании в автомобиле совместно с носимой станцией типа Alinco DJ-195 усилитель отдавал в нагрузку мощность порядка 25-30 ватт при входной около пяти и напряжении питания 13.8 вольт. Типы применённых деталей и намоточные данные катушек указаны на схеме. Настройка сводится к подстройке контуров приёмного усилителя на среднюю частоту диапазона. Полоса его обычно получается порядка 3-4 мегагерц.
Усилитель мощности настраивают, подав на вход сигнал с выхода радиостанции и подключив на выход эквивалент 50 Ом с измерителем мощности. Настройку предварительно следует начинать на пониженной можности а потом,после настройки входа и выхода можно подать максимальную мощность на вход и произвести дополнительную подстройку контуров.Вполне возможно,что понадобится подключать дополнительные конденсаторы небольшой ёмкости параллельно подстроечным. В усилителе можно применить и другие транзисторы,но КТ960А был выбран как наиболее хорошо соответствующий данному применению.
Конструктивно устройство выполнено в корпусе от старого сибишного усилителя.

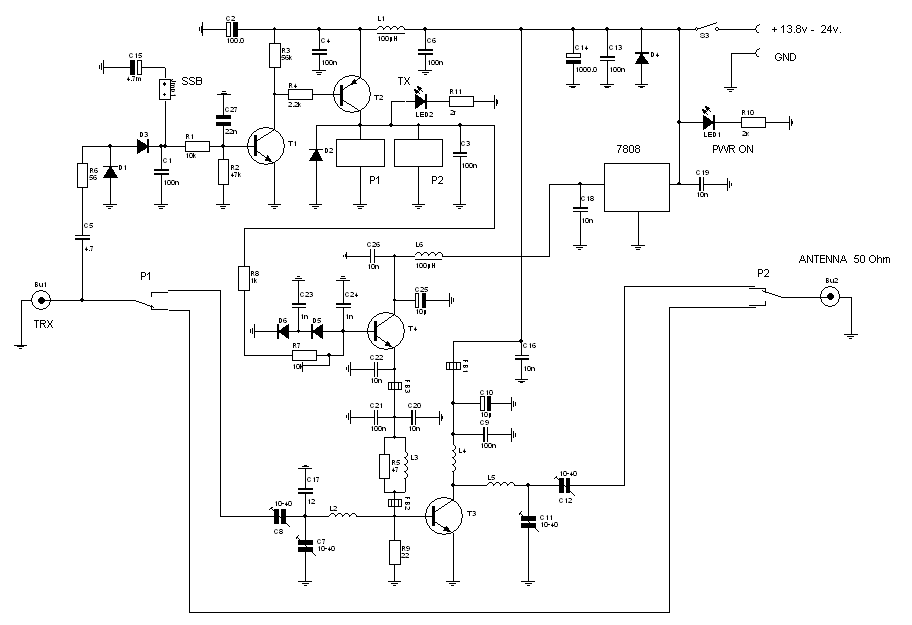

Вторая схема представляет собой более мощный усилитель, предназначенный для мспользования совместно с домашней аппаратурой. При использовании в конструкции транзистора КТ970А или КТ971А можно получить до 100 ватт выходной мощности при напряжении питания 24 вольта. При этом коэффициент усиления по мощности получается порядка 4-5 для КТ971А и до 6 при КТ970А. Так что использование данного усилителя предполагает наличие у радиолюбителя достаточно мощной радиостанции автомобильного типа или трансвертера с выходной мощностью 10-25 ватт.
Переключение на передачу также автоматическое, используется точно такая же схема, как и в предыдущей конструкции. Дополнительно введен лишь переключатель Jmp1 и конденсатор С15, благодаря чему вводится задержка отключения реле и становится возможной нормальная работа с SSB и CW. Ток базы и соответственно ток покоя каскада стабилизирован при помощи стабилизатора на транзисторе Т4 и диодах D5,D6. Которые ,в свою очередь,запитаны от интегрального стабилизатора 7808, что позволяет использовать усилитель при различных напряжениях питания от 12 до 24 вольт. При этом меняется лишь максимальная выходная мощность.
Применённые детали указаны на схеме. L1 и L6 - стандартные дроссели. L2 - имеет 2 витка посеребрённого провода диаметром 1мм на оправке 8мм. L3 намотана поверх резистора R5 и содержит 10 витков провода 0.4 виток к витку. L4 - бескаркасная, 7 витков эмалированного провода 1.0мм на оправке 8мм виток к витку. L5 представляет собой один виток посеребрённого провода диаметром 1.9мм на оправке 10мм. Все подстроечные конденсаторы - воздушные. Все блокировочные - smd. Резисторы R5 и R9 - мощностью 1 ватт, Остальные - 0.25 ватта. Диоды стабилизатора тока базы должны иметь тепловой контакт с радиатором транзистора усилителя,что обеспечивает тепловую стабилизацию режима.
Настройка сводится к установке тока покоя каскада подстроечным резистором на уровне порядка 1А и настройке конденсаторов по максимуму выходной мощности на средней частоте диапазона. Если настройка получается в крайнем максимальном значении подстроечного конденсатора,то следует включить параллельно ему постоянный конденсатор небольшой ёмкости.
73 de UA1ZH
