Блок питания для трансвертера SatCom



Тут мне пишут - "хочу повторить ваш трансвертер, паяльник уже купил, но хочется знать, пойдёт ли для питания трансвертера зарядник от Айфона 7?".  Немая сцена... Да уж...

Сразу хочу сказать - не пойдёт. От Самсунга тоже не пойдёт. А что пойдёт - смотрите ниже.

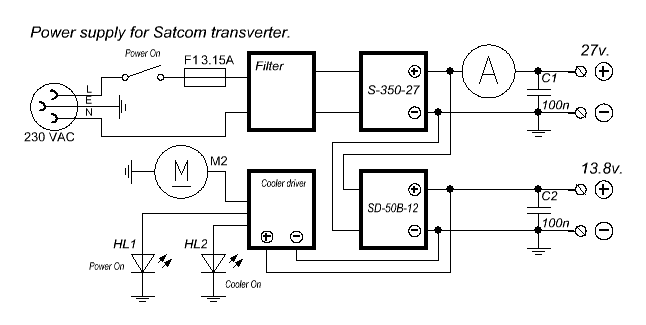

Принципиальная схема :

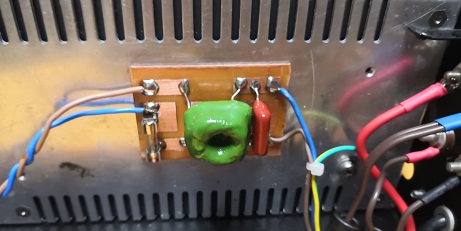

Блок питания собран из готовых промышленных узлов. Напряжение сети через выключатель питания (или включатель?) поступает на дополнительный сетевой фильтр и далее - на стандартный БП 220/27в. Выходное постоянное - через измерительный прибор со встроенный шунтом  - на клеммы 27в. Это же напряжение поступает также на блок питания, DC/DC конвертер, позволяющий получить из входного 27в выходное 12.в. Выходное напряжение штатным подстроечником выставлено  на уровне 13.8в. Это этого же напряжения питается дополнительная схема, служащая для включения кулера при повышении температуры. Схема была подробно описана здесь: http://r1zh.ru/cooler/cooler_lm2941.htm

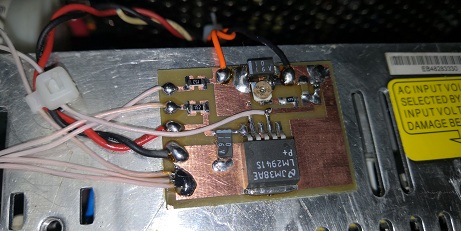

Микросхема включена в режиме ключа, без регулировки выходного напряжения.

 Детали, конструкция и настройка:

При использовании заведомо исправных модулей питания и безошибочном монтаже устройство начинает работать сразу и без каких либо настроек. Разве что необходимо выставить момент включения кулера.  Всё устройство размещено в подходящем корпусе от какого-то древнего блока питания.  Всё остальное хорошо видно на фото.

И в заключение ещё раз скажу: зарядка от Айфона не катит...

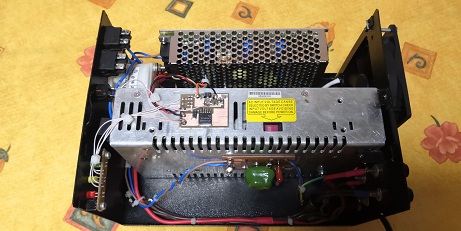

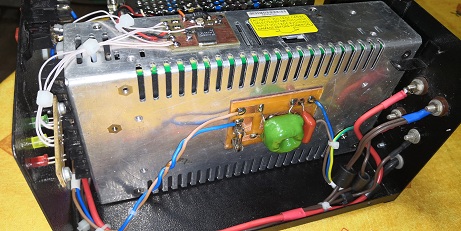

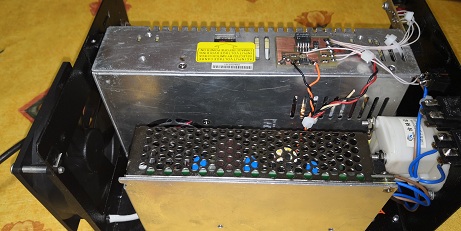

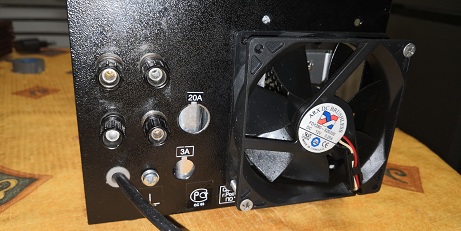

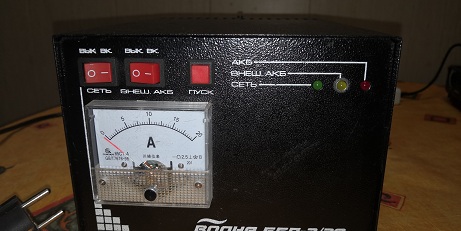

 Конструкция в картинках:
