Ещё одна конструкция USB интерфейса для работы цифровыми видами связи.

Принципиальная схема.

 Принципиальная схема практически идентична предыдущей конструкции,  ( http://r1zh.ru/usb_int_tiny/usb_int_tiny3.htm ) изменены лишь номиналы некоторых элементов, введены механические регуляторы усиления на приём и на передачу - как оказалось, всё же рано отказываться от старых добрых потенциометров. Также вместо оптрона применены оптореле с максимальным током 2А, а вместо отдельных светодиодов применён двухцветный. Впрочем, на плате оставлены отверстия и под раздельные светодиоды, если кому-то нравится именно так.

                Детали, наладка и конструктив..

Типы и номиналы большинства  элементов есть на принципиальной схеме.

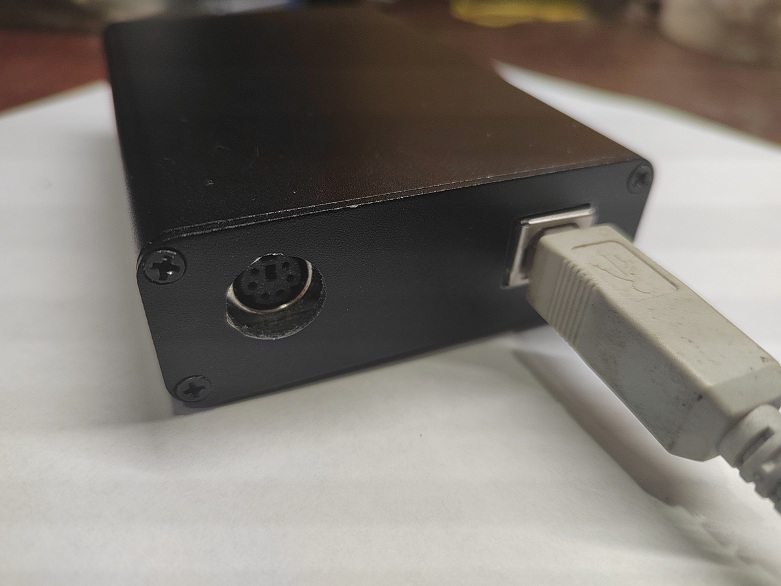

В качестве USB разъема применён стандартный USB принтерный разъём, поэтому для подключения устройства в компьютеру можно применять стандартный USB кабель от принтера. Для подключения к трансиверам - шестиконтактный DIN.
Предохранитель F1 - самовосстанавливающийся.
 Ни в какой настройке интерфейс не нуждается при условии правильного монтажа и исправных деталей.

Корпус устройства - стандартный, с Али, размером 100х70х25 мм.

Ссылка на чертёж платы в формате .spl

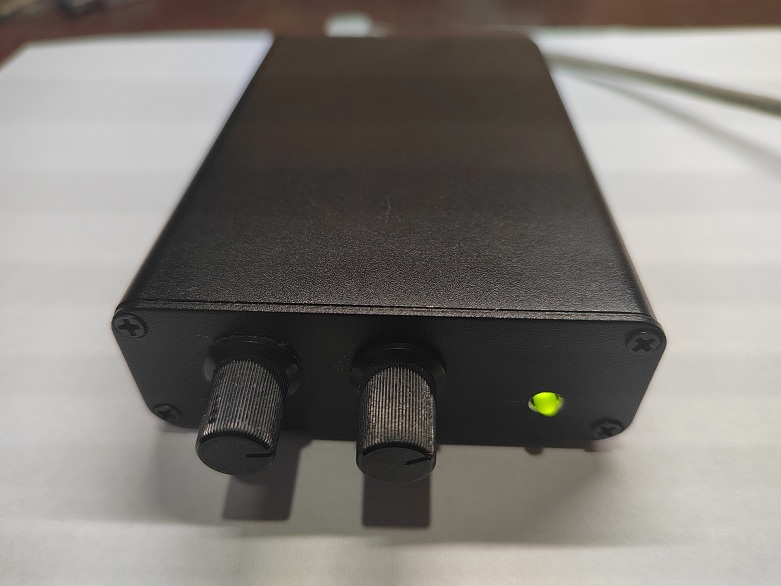

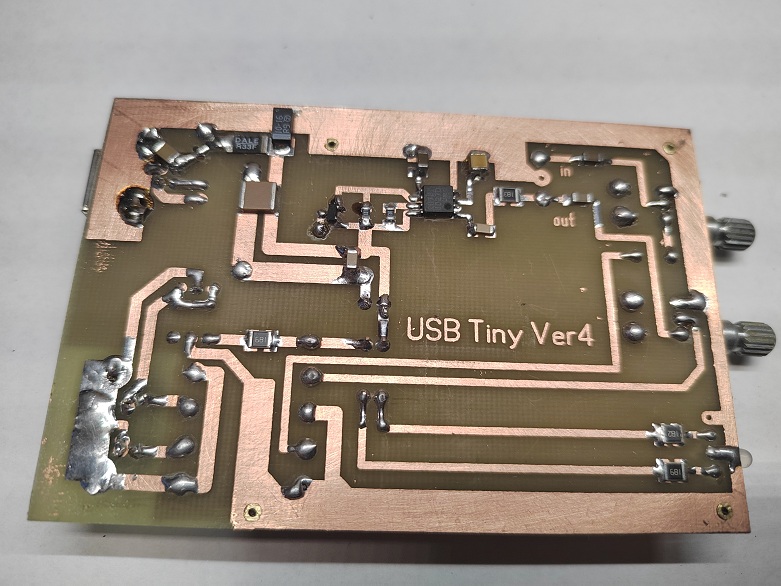

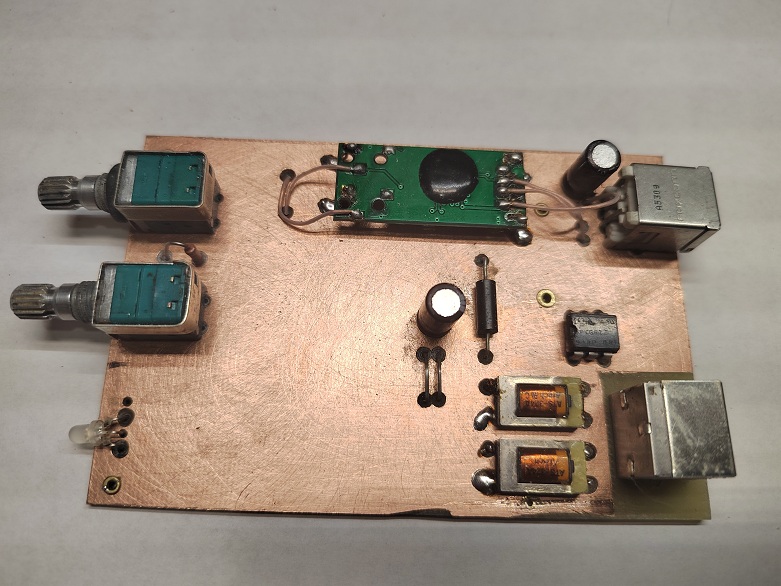

Конструкция в картинках.
